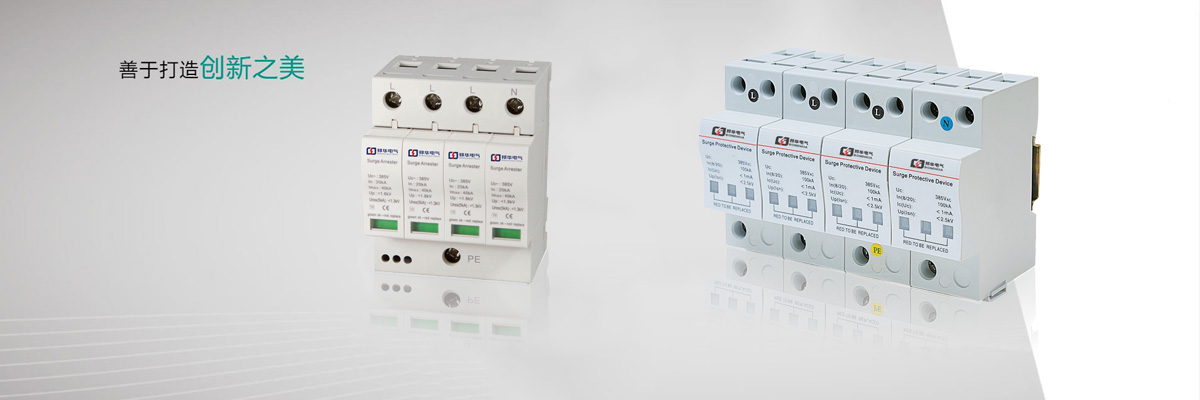

DTU1-80/4P/385V 電涌保護防雷器
閱讀次數：1177 發布時間：2020-07-27
丨主要參數丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
丨浪涌尺寸丨
丨浪涌接線圖丨
丨開關型SPD和限壓型SPD的區別丨
開關型SPD為間隙放電型器件，其雷電能量瀉放能力大，在線路上使用的主要作用是泄放雷電能量；限壓型SPD為氧化鋅壓敏電阻器件，其雷電能量瀉放能力小，但其過電壓抑制能力好，在線路上使用的主要作用是限制過電壓。因此，一般在建筑物入口處選用如Asafe系列的開關型SPD來泄放雷電能量，然后，在后級電路使用如AM系列的限壓型SPD來限制因前級雷電能量瀉放后，在后級線路產生的高過電壓。兩種SPD需配合使用，方能保證配電線路中設備的安全。
丨8/20μs和10/350μs的區別丨
防雷擊保護的選用，分為4個等級，IEC61312-1規定：10/350μs是首次雷擊波型，用于電源的第一級（A級）保護，值得注意的是這只是雷擊波的測試波型，而不是雷電的實際波型；8/20μs是用在首次后的B級、C級、D級雷擊保護，二者在本質上是沒有區別，只是反映了保護器件能分流雷電流能量大小而已！
相關型號：DTU1-20/4P/385V、DTU1-40/4P/385V、DTU1-60/4P/385V、DTU1-80/4P/385V、DTU1-100/4P/385V.
