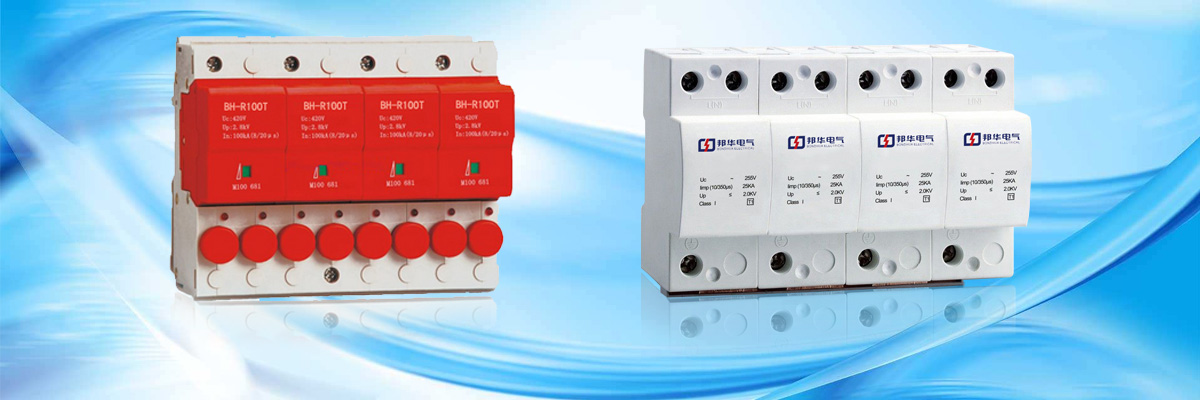

LGS-100/4P-385V 電涌保護器
閱讀次數:1330 發布時間:2020-07-27

LGS-100/4P-385V 電涌保護器 概述
LGC系列浪涌保護器,適用于交流50/60HZ,380V及以下的TN-S、TN-C-S、TT、IT等供電系統,可作為LPZ1、LPZ2與LPZ3區界面處的等電位連接,其設計依據符合IEC61643-1、GB18802.1,外殼設計安裝在35mm電氣導軌上,該產品內置失效脫離裝置。當浪涌保護器因過流過熱,擊穿失效時,失效脫離裝置能自動的將其從電網上脫離,同時可視告警指示綠色(正常)、紅色(故障),模塊可在有工作電壓情況下更換。
LGS-100/4P-385V 電涌保護器 應用原理
IEC61643-1(02,89)對第Ι級浪涌保護器的要求,與后級限壓型電涌保護器配合使用時,無需設計退耦裝置,可以將兩極保護器安裝在一起。該產品是在間隙型浪涌保護器的多電極石磨堆疊技術的發展,并以其低保護電壓水平(Up≤2.0KV)的特性,確保了與C級浪涌保護器配合使用時,不需要設計退耦裝置或者在B級和 C級之間留一定的安裝距離。這樣它可以節省安裝空間,雷擊電涌保護器其大通流量的特性在TT,TN-S中使用,可以同時作為B和C級浪涌保護器的NPE保護模塊,浪涌保護器周的應用是,需要有緊湊的防雷保護概念或者需要在一個的小型機房內安裝B和C兩級浪涌保護器的,安裝:外殼尺寸節省空間的18mm寬度模數的要求,所以該裝置容易安裝。通過浪涌保護器本身卡接在35mm導軌上的實現了該SPD的簡便安裝。為N線和PE線分別提供了兩個端子。方便了SPD與線路之間的凱文連接。應用于建筑物內的分路配電柜上。
主要參數
浪涌Imax: | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC: | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up: | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
相關型號:LGS-20/4P-385V、LGS-40/4P-385V、LGS-60/4P-385V、LGS-80/4P-385V、LGS-100/4P-385V
