TDXDF34復合型電涌保護器
閱讀次數:1513 發布時間:2020-07-24

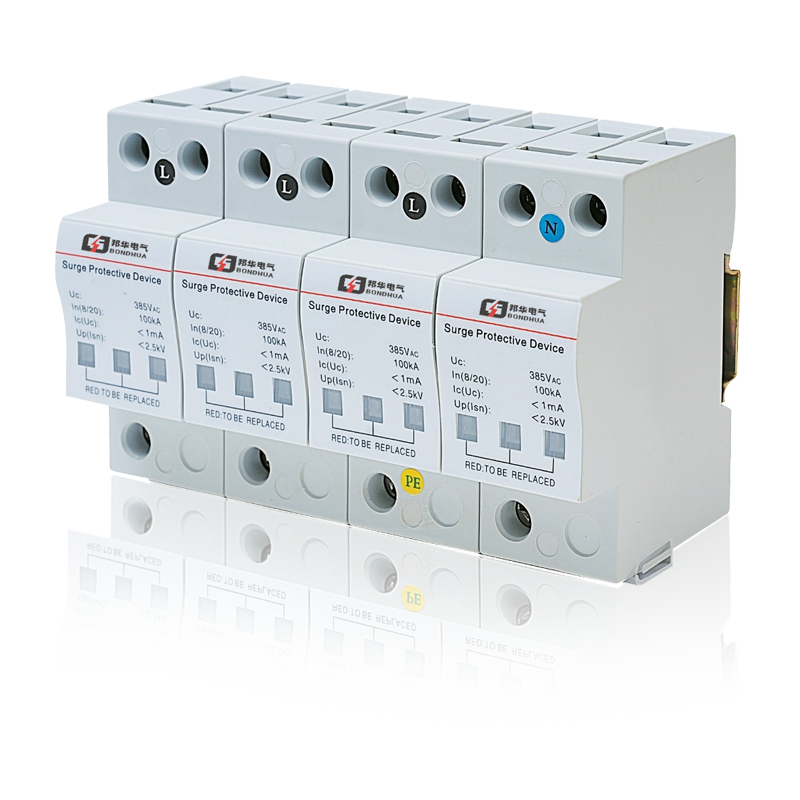

DXDF34/4P防雷器,TDXDF34/4P四模塊組合。
最大持續工作電壓:275v 50-60hz
最大沖擊電流15KA(10/350)波形
標稱放電電流60KA
最大放電電流120KA(8/20)
允許的最大后備保護熔斷器:150A
具體型號有:TDXDF34/1P,TDXDF34/2P,TDXDF34/3P,TDXDF34/4P,TDXDDF34/3P+N
TDXDF34/4P產品特點:響應速度快,納秒級,限制電壓低通流容量大,模塊化設計,安裝,更換方便熱熔,過流雙保護可視報警,可選配聲光報警,遙信端口模塊可選配雷擊計數器
相關產品型號:
TDXDF33
TDXDF34
TDXD33
TDXDG33
TDXDG34
TDXD34
TDXD57
TDXD58
TDXDG58
TDXDG57
丨產品用途丨
SPD通用電源模塊浪涌保護器,符合SPD國家標準GB18802.1-2011要求規范,使用時并聯在電源線路上,它利用其自身當兩端電壓高于規定電壓后通過的電流呈指數規律增長的伏安特性,能夠有效的將竄入電力傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內,達到將強大的雷電流泄流入地、抑制浪涌、泄流和限幅作用,從而保護被保護的設備或系統不受沖擊而損壞。
丨產品特點丨
● 高能容量氧化鋅壓敏電阻—高放電通流容量;
● 響應時間訊速,反應能力快速;
● 一體化模塊結構設計;
● 失效指示功能,紅色窗口出現為失效狀態;
● 熱敏控制過熱危險脫扣機構,聯動指示窗口;
丨適用范圍丨
SPD通用電源模塊浪涌保護器,主要用于第一級電源設備的保護,常用于易遭雷擊的室外電源配電柜、室內電源配電柜和有向外引出線的屋頂配電設備,適用于工民建筑、電氣、通信、道路交通、石油化工等各行業的電源設備保護。
丨主要參數丨
浪涌Imax: | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC: | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up: | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
丨結構原理丨
電涌保護器分為箱式和模塊式兩種,均采用了非線性特性極好的過電壓保護元件。在正常情況下↓電涌保護器處于 高阻狀態,漏電流極低,從而保證電源系統正常供電。當電源系統出現電涌過電壓時, 電涌保護器立即在納秒級的時間 內導通,將過電壓的幅值限制在設備的安全工作范圍內;同時將電涌能量入地釋放掉。隨后,電涌保護器又迅速變為高阻狀態。
丨常用AV230/400V浪涌保護器丨
電涌保護器可以在最短的時間(納秒級)內將被保護線路接入等電位系統中,使設備各端口等電位,同時釋放在電路上 因雷電感應而產生的大量脈沖電流,將過電壓鉗位.降低設備各端口的電位差。電涌保護器適合于230/400V供配電系統 的瞬態過電壓保護,該系列產品可以極其有效地抑制由雷電引起的感應過電壓及系統操作過電壓,保護設備安全,保障系統的正常運行。
對于設備(或系統) ,必須在各進出線纜上安裝相應的電涌保護器,一旦 線纜上產生過電壓,由于電涌保護器的作用, 將過電壓限制到設備的耐壓值以內,從而保護設備(或系統)免遭損壞。
丨應用領域丨
電涌保護器適用于交流48Hz~62Hz,額定工作電壓230V/400V的TT. TN. IT等供電系統、網絡通信(WIFI. 4G和5G等信號)設備電源系統及工廠低壓動力和控制系統,對雷電感應和其它瞬時過電壓進行保護。
