產品介紹

產品相關型號

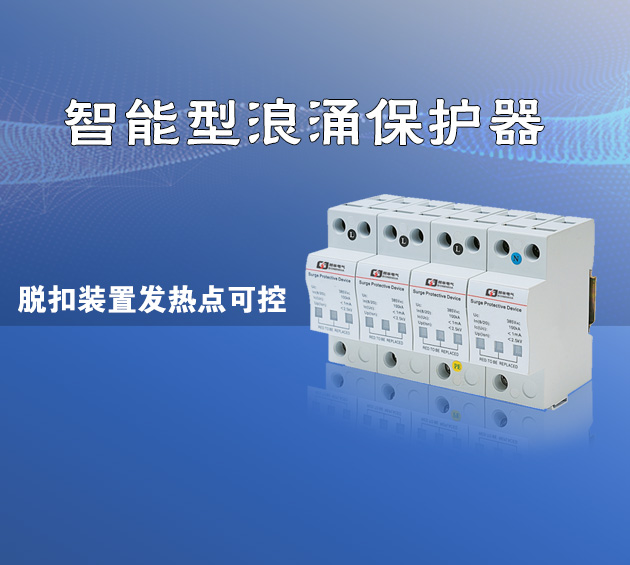

　　TPS B160/B120 /B100/B80系列是一種單極、大通流量壓敏型電涌保護器，專為保護低壓電氣裝置免遭由開關動作、雷擊及電磁脈沖所產生的電涌危害而設計，產品模塊化，標準35mm導軌安裝，方便安裝與維護。采用高能壓敏元件和先進防雷技術精心制作，具有電涌泄放能力大、電壓保護水平低、響應速度快、無續流等特點；

　　TPS B160/B120 /B100/B80 NPE采用高能氣體放電管技術，與B160/B100/B80共同使用，安裝在中性線N和保護地線PE之間，具備非常大的通流量。

產品特點：

　◎ 內置多級熱脫扣裝置，為供電網絡正常運行提供可靠保護

　◎ 電壓保護水平低、響應速度快、無續流

　◎ 故障指示窗口，采用紅色警示色標提示用戶保護器已出現故障

　◎ 壓敏型高能電涌保護器，最大可承受峰值為80～160kA的8/20us脈沖波

　◎ 附加可選的遙信報警端子，提供遠程故障監控功能

產品應用與維護

產品應用

　應用于LPZ0Ａ與LPZ1區界面的相線L、中性線N與保護線PE之間以及相線L和中性線N之間的等電位連接，安裝在220/380V低壓供電系統的電網進線處或總配電盤中，它可用于保護單相網絡（用2個B100），也可用于保護三相網絡（4個或3個B100）；B100還可配合NPE-B100專用模塊構成“1＋1”或“3＋1”模式使用，對TT、IT、TN-S、TN-C和TN-C-S供電系統提供雷擊或電涌過電壓保護。要進一步減少電涌和雷擊的危害，還應在下游的LPZ1與LPZ2界面（如分配電盤）處安裝II級TPS C40過電壓保護器。

產品安裝

　電源相線（L）、零線（N）分別接入電涌保護器相應接線端子，保證牢固及可靠，將電涌保護器接地端與地線作良好電氣連接。

產品維護

　　無需特別的日常維護，應定期檢查電涌保護器的工作情況，如保護器劣化指示窗口變紅或其前端空開、熔斷器跳開時，應及時維護或更換模塊。
