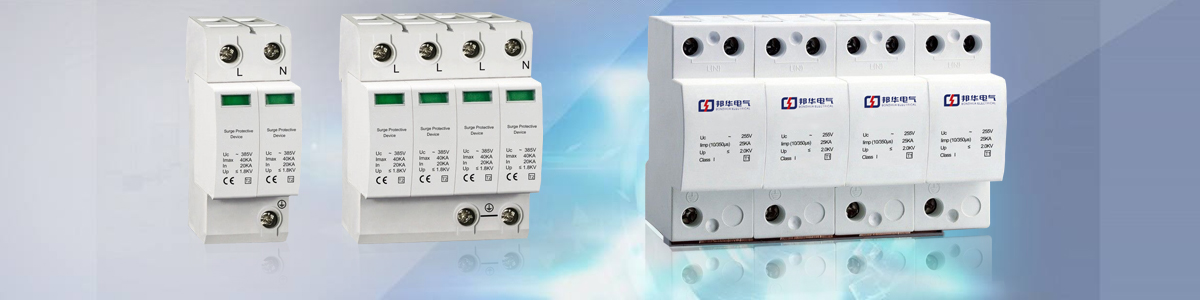

V25-B防雷器功能

     V25-B高能量防雷器內含一個特別的壓敏電阻電路，該電路由具備性能良好的非線性特性的氧化鋅壓敏電阻組成。這使得該防雷器即使在高能量的過電壓沖擊下，也能夠最大限度地實現保護。其保護水平為在100KA/10As沖擊下，殘壓不超過2kV。因此，該防雷器能夠承受來自于直接雷擊下的部分雷電流。當線路過載情況發生時，防雷器內部的斷路器，會自動將失效的防雷器模塊從主電路分斷開來，同時模塊上用于監視工作狀態的顯示窗口的顏色會由綠色轉變為紅色。

V25-B防雷器應用

      當建筑物本身設有外部避雷系統（如安裝有避雷針、引下線、地網、外部屏蔽時），根據IEC、VDE相關理論，在其建筑物內部的380V/230V低壓配電電路上，采用V25-B/3+NPE/FS來建立電源線上的雷電保護等電位連接，可以避免雷電發生時引起的失火、爆炸、人身傷亡的危害。

V25-B防雷器特殊配置

    　AS 聲光報警模塊  附帶聲音與燈光報警的功能底座，給該底座供一220V單相市電，在正常的情況下燈光顯示為綠等，當有模塊損壞時，報警燈由綠色變成閃爍的紅燈，并伴有“嘀嘀”報警聲，提醒維護人員更換。

FS遙信觸點模塊

  附帶遙信觸點功能底座,可根據實際需要選用端子1-2（常開觸點）或1-3（常閉觸點）連接。而端子接線可使用0.14-2.5mm2多股線或單芯線。

AS 聲光報警模塊 、FS遙信觸點模塊

可使維護人員實時對防雷器工作狀態進行監視。當發現防雷器不能正常工作時，維護人員只需對已失效的防雷器模塊進行更換，這樣可降低維護費用，更換時并不需停電。

V25-B/3+NPE電源防雷器應用

    V25-B/3+NPE防雷器為根據IEC61312、IEC61643、VDE0675標準設計，用于B類防雷保護的場合，該過電壓保護器尤其適用于TT和IT電網場合。V25-B/3+NPE防雷器采用新型的設計，既做到符合DIN VDE0100 Part534/A1的標準要求，又使得該型號在TT和IT電網上的安裝變得簡單易行。V25-B/3+NPE防雷器保護用戶設備免遭由于雷電和開關操作所引起的瞬態浪涌的危害。

V25-B/3+NPE電源防雷器功能

         V25-B/3+NPE防雷器的相線與零線之間的限壓采用三組氧化鋅壓敏電阻模塊，使過電壓箝位至非常低的幅值，與此同時，壓敏電阻在極短的響應時間內釋放出較大的放電電流。在零線和地線的保護上，該型號采用一個高能量的石墨電極間隙放電模塊用來限制零線與地線之間的過電壓，當由于電網發生故障電壓導致內部防雷器模塊迅速老化情況發生時，V25-B/3+NPE防雷器內部的防雷模塊內置的動態及熱感斷路器會隨即發生動作，使防雷模塊安全地從主電路脫離開來，與此同時，顯示視窗適時地從綠色轉變為紅色和同時提供多種方式的告警。值得自豪的是，由于V25-B/3+NPE防雷器采取了新型結構，使得防雷模塊在由于市電或負載原因引起防雷器過載時，其前端保險絲（或空開）能夠及時而安全動作，避免了其它類型之防雷箱因內部結構不合理而引發防雷器內部壓敏電阻持續短路造成的嚴重后果

    由于V25-B/3+NPE防雷器采取了新型結構，使得內部防雷模塊在由于市電波動過大或市電故障原因引起防雷模塊過載時，其前端保險絲（或空開）能夠及時而安全動作.從而使防雷模塊能夠安全地從主電路上脫離開來，避免防雷器因持續開通而引起短路損壞。

    敏電阻模塊，從而使防雷器能夠適應波動范圍較大的用電環境。又由于零線與地線之間采用了一個高能石墨電極（NPE），因而在正常非雷電狀態下，即使電網出現故障，相線與零線的工作電壓超過385V以上，由于相線與中線之間的阻抗較小，故障電流足以使前級32A空開跳開，從而使防雷器安全運行。

    新結構的防雷器對地電位引起的反擊同樣起到作用，當電位因雷電入地后引起PE與N之間反擊時，反擊電流經過高能石墨電極（NPE）后，在PE與N之間導通，并經過遠端中性點后形成回路，從而使反擊電流不經相線，造電設備損壞。

安裝規范

基本要求

1、安裝位置：V25-B應安裝于機房的低壓主配電柜內，它并聯于主斷路器的出線側。

2、防雷器與供電系統的連接線長度應小于50cm.防雷器與地線長度也小于50cm.

3、導線截面的選擇（依據VDE0100標準） 單位：mm2

4、由于V25-B/3+NPE/FS的特點，建議在防雷器前串接一后備空開，建議空開的容量為32A，A類空開（如Siemens 5sx2332-5）.

5、FS的接線安裝共有三個接線端口，其中1-2接線端為常閉觸點，1-3為常閉觸點，根據用戶報警裝置的不同，連接不同的接線端。

注意：不可將已保護的線路與未保護的線路或地線并行布線。
