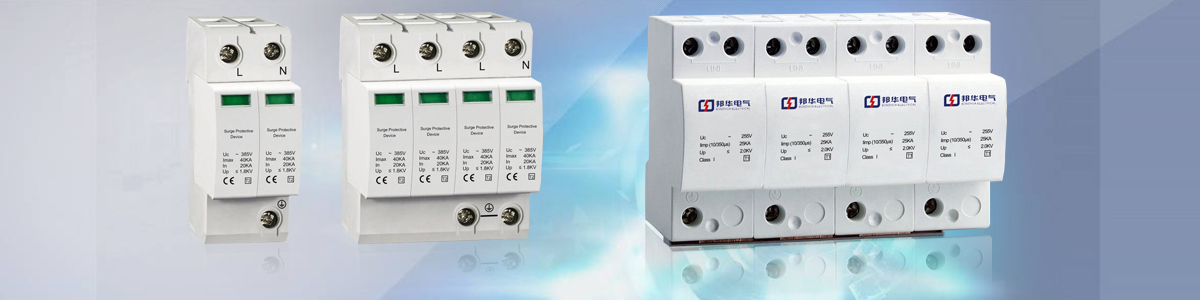

SHAB-Z/4-420-100 浪涌保護器
閱讀次數：1791 發布時間：2020-07-21
主要特點：
☆ 通流量大、殘壓低
☆ 內置溫控斷路技術，安全性能高
☆ 指示窗口無色表示正常，變紅色表示故障，清晰易辯
☆ 可選配遙信監測接口，能實現遠程監控
☆ 可實現凱文接法，以便減少導線電阻
☆ 可組合構成2P、3P、4P等模式，適用各種電網制式
適用范圍：
適用于額定頻率50/60Hz，額定工作電壓230/400V的變壓器低壓
建筑物低壓主配電箱中的等電位連接，對電源(尤其針對架空線引入的電源
第I級的雷擊或操作引起的過電壓進行保護。
產品符合標準：IEC61643-1、GB18802.1
保護模式和組合、對應的型號：
| 保護模式和組合 | 1P | 2P | 3P | 4P |
| 貨號 | 605 057 | 605 058 | 605 059 | 605 060 |
技術參數：
| 型 號 | SHAB-Z/4-420-100 |
| 額定頻率 | 50/60Hz |
| 最大持續工作電壓Uc | 385V |
| 電壓保護水平Up | ＜1.5kV |
| 限制電壓 Ures(5kA) | ＜1.2kV |
| 標稱放電電流 In(8/20μs) | 15kA |
| 最大放電電流 Imax(8/20μs) | 120kA |
| 沖擊放電電流Iimp(10/350μs) | 15kA |
| 外殼材料 | 阻燃增強尼龍(UL94V-0) |
| 響應時間 | 25ns |
| 建議接地導線截面積 | 16mm2多股軟導線 |
| 最大后備保護熔絲 | 160 A gL / 100A |
| 正常工作溫度 | -40°C ~ 80°C |
