產品簡介

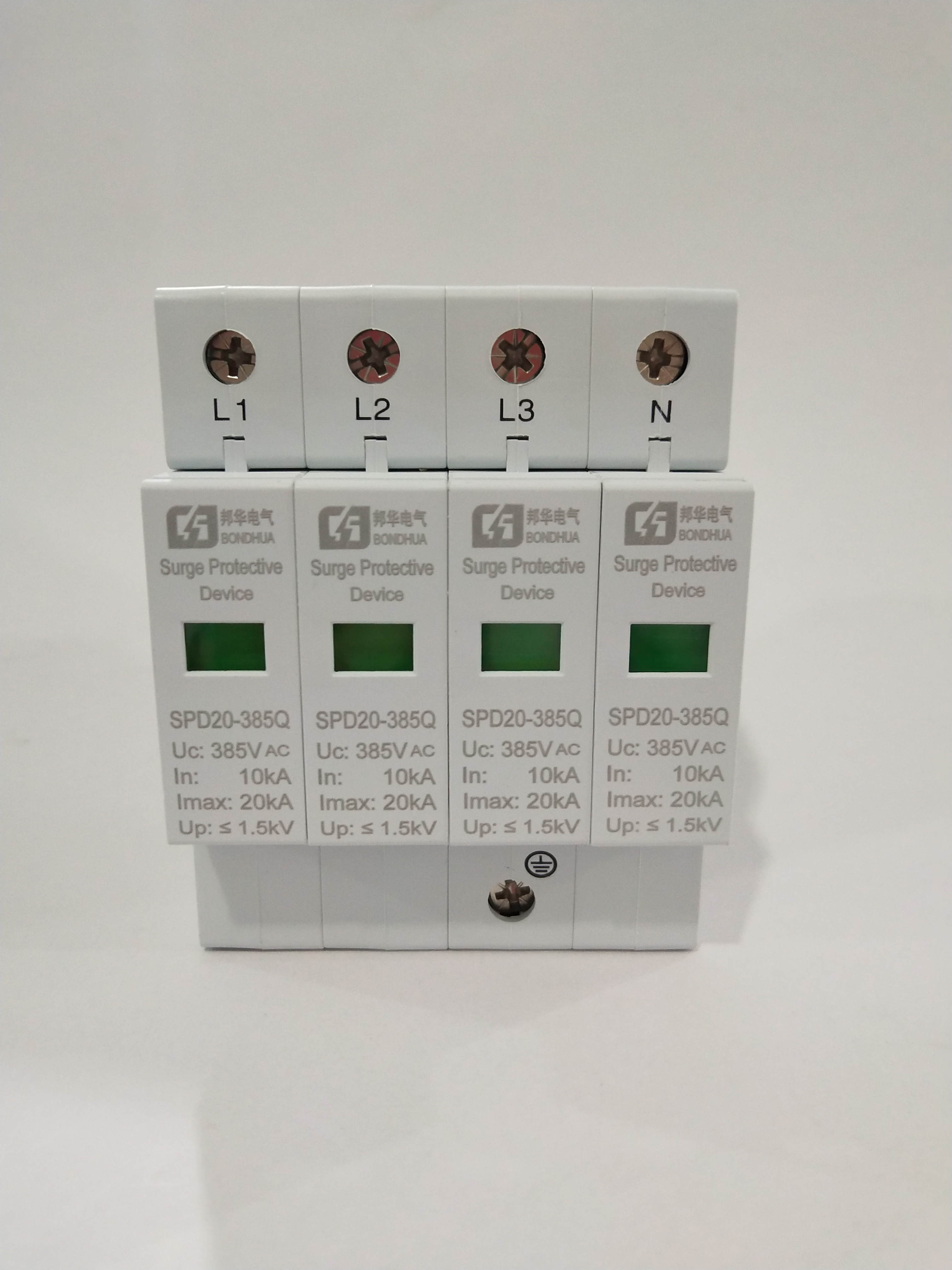

邦華電氣系列電涌保護器適用于交流50/60HZ，380V及以下的TN-S、TN-C-S、TT、IT等供電系統，作為雷擊等電位連接，其設計依據符號GB18802.1、IEC61643-1，外殼設計安裝在35MM電氣導軌上，該產品內置失效脫離裝置，當電涌保護器因過流過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時可視告警指示模塊由綠色（正常）變成紅色（故障）。電涌保護器模塊可在線更換。

產品應用和安裝位置：邦華電氣系列產品適用于B級防雷保護，用于雷擊時等電位連接，安裝在LPZ0A區或LPZ0B區與LPZ1區界面處。

電源系列防雷器：

ZGDD20；ZGDD40；ZGG20-385；ZGG40-385；ZGG80-385；ZGG120-385；ZGG160-385；ZGKT；ZGSD100；ZGSD40；ZGSD60；ZGSD80；ZGTT；ZGWJ1；ZGXH；ZGXLZGXM；ZGZD20；ZGZH-12；ZGZH-25；ZGZH-53；ZGU-Ⅲ-5A2。

ZGGH16-150；ZGGH15-24；ZGGF50-385B；ZGG160-385A；ZGG120-385A；ZGG80-385A；

ZGG60-385；ZGG40-385；ZGG20-385；

ZGG120-385(1+1)A（TY）；ZGG80-385(1+1)A（TY）；ZGG60-385(1+1)（TY）；ZGG40-385(1+1)（TY）；ZGG20-385(1+1)（TY）；

ZGG100-385（2+0）A（TY）；ZGG120-385（2+0）A（TY）；ZGG80-385（2+0）A（TY）；ZGG60-385(2+0)(TY)；ZGG40-385（2+0）（TY）；ZGG20-385（2+0）（TY）；

ZGG60-385(3+0)(TY)；ZGG40-385（3+0）（TY）；ZGG20-385（3+0）（TY）；

ZGG120-385(3+1)A（TY）；ZGG100-385(3+1)A（TY）；ZGG80-385(3+1)A（TY）；ZGG60-385(3+1)（TY）；ZGG40-385(3+1)（TY）；ZGG20-385(3+1)（TY）；

ZGG160-385（4+0）A（TY）；ZGG120-385（4+0）A（TY）；ZGG80-385（4+0）A（TY）；ZGG60-385（4+0）（TY）；ZGG40-385（4+0）（TY）；ZGG20-385（4+0）（TY）；

ZGG160-385；ZGG120-385；ZGG100-385；ZGG80-385；ZGG60-385；ZGG40-385；ZGG20-385；

ZGG160-385/1P；ZGG120-385/1P；ZGG100-385/1P；ZGG80-385/1P；ZGG60-385/1P；ZGG40-385/1P；ZGG20-385/1P；

ZGG160-385/2P；ZGG120-385/2P；ZGG100-385/2P；ZGG80-385/2P；ZGG60-385/2P；ZGG40-385/2P；ZGG20-385/2P；

ZGG160-385/3P；ZGG120-385/3P；ZGG100-385/3P；ZGG80-385/3P；ZGG60-385/3P；ZGG40-385/3P；ZGG20-385/3P；

ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；

信號防雷器：

ZGZH-64；ZGZH-54(TY)；ZGZH-53 (TY)；ZGZH-30(TY)；ZGZH-20(TY)；ZGXL-1J-110K(TY)；ZGXL-1J-48K(TY)；

ZGXL-1J-24K(TY)；ZGXL-1J-12K(TY)；ZGXL-1J-5K(TY)；ZGXM-1B-24K(TY)；ZGXM-1B-12K(TY)；ZGXM-1B-5K(TY)；

ZGXT-4R-5；ZGXT-2R-5P；

產品簡介：

雷電放電或許發生在云層之間或云層內部，或云層對地之間;其他許多大容量電氣設備的運用帶來的內部浪涌，對供電系統(中國低壓供電系統規范:AC 50Hz 220/380V)和用電設備的影響以及防雷和防浪涌的保護，已成為我們注重的焦點。

云層與地之間的雷擊放電，由一次或若干次獨自的閃電構成，每次閃電都帶著若干幅值很高、繼續時間很短的電流。一個典型的雷電放電將包括二次或三次的閃電，每次閃電之間大約相隔二非常之一秒的時間。大多數閃電電流在10，000至100，000安培的方案之間降低，其繼續時間一般小于100微秒。

供電系統內部由于大容量設備和變頻設備等的運用，帶來日益嚴重的內部浪涌疑問。我們將其歸結為瞬態過電壓(TVS)的影響。任何用電設備都存在供電電源電壓的容許方案。有時即就是很窄的過電壓沖擊也會構成設備的電源或全部損壞。瞬態過電壓(TVS)損壞效果就是這么。特別是對一些活絡的微電子設備，有時很小的浪涌沖擊就或許構成喪身的損壞。

電源模塊防雷器：

產品特點

l 不銹新型材料，耐腐蝕，抗風能力強。

l 免維護，無源。

l 使用壽命長，安裝簡單。

防雷接地體系中接地線施工規范

（1）接地裝置應在不同處采用兩根連接導體與室內總等電位接地端子板相連接。

（2）接地裝置與室內總等電位連接帶的連接導體截面積，銅質地線不應小于50mm2，鋼質接地線不應小于

（1）接地裝置應在不同處采用兩根連接導體與室內總等電位接地端子板相連接。

（2）接地裝置與室內總等電位連接帶的連接導體截面積，銅質地線不應小于50mm2，鋼質接地線不應小于80mm2。

（3）等電位接地端子板之間采用螺栓連接，其連接導線截面積應采用不小于16mm2的多股銅芯導線，穿管敷設。

（4）銅質接地線的連接應焊接或壓接，并應保證有可靠的電氣接觸。鋼質接地線應采用焊接。

（5）接地線與接地體的連接應采用焊接。保護地線與接地端子板的連接應可靠，連接處應有防松動或防腐蝕措施。

（6）接地線與金屬管道等自然接地體的連接，應采用焊接。如焊接有困難時，可采用卡箍連接，但應有良好的導電性和防腐措施.
