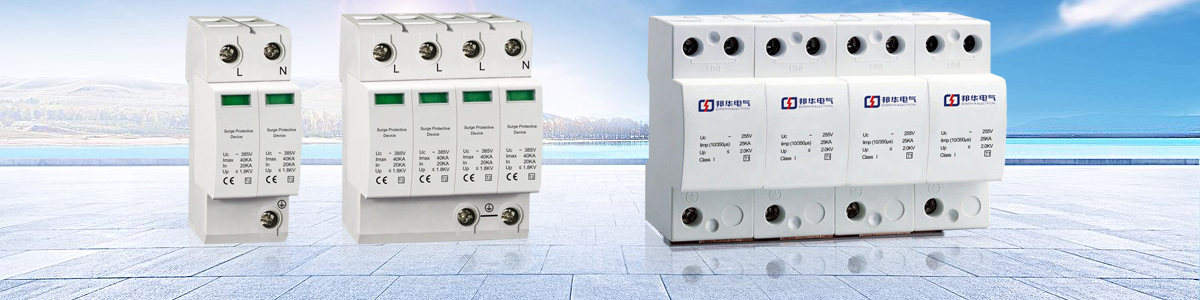

GBL-60/420/4P 浪涌保護器整體應用

斷路器GBL-60/420/4P作為新一代浪涌保護器后備保護裝置，具有較強的分斷能力和較高的抗浪涌能力。在考慮分斷能力和耐浪涌能力的條件之下，其短路動作電流遠低于傳統后備保護裝置。它能有效地切斷低短路電流，為浪涌保護器提供更精確的短路保護。

技術參數表

GBL-60/420/4P相關型號

GBL-40/420/4P、GBL-20/420/4P、GBL-80/420/4P、GBL-100/420/4P、GBL-120/420/4P

GBL-60/420/4P 浪涌保護器——SPD后備保護器的功能及優點：

1.當電源出現異常瞬態過電壓，使GBL-60/420/4P浪涌保護器導通、短路時，可能造成停電、停電，甚至引發嚴重火災事故。內部隔離開關的安裝能在SPD短路時快速斷開電路。這里特別說明的是，內部隔離開關必須具有斷開短路電流的能力，否則會有嚴重的電弧燃燒火災后果！

2.當SPD劣化（承受雷電電流沖擊或瞬態過電壓沖擊），導致啟動電壓低于電源電壓時，工頻泄漏電流會迅速增大。當電流只有幾安培時，SPD熱脫扣機構可以斷開電路。當電流大于10a時，GBL-60/420/4P電涌保護器的發熱和點火比傳熱速度快，也就是說，當跳閘溫度發生時，GBL-60/420/4P電涌保護器的傳熱還未達到，電涌保護器已經著火。內部脫離器在引起SPD火災后必須斷開電路，以防止火災的發生。

3.當GBL-60/420/4P浪涌保護器有雷電電流通過時，內部隔離開關不會誤跳閘，使電氣設備的防雷始終處于有效狀態。傳統的浪涌保護器后備保護裝置大多采用斷路器和熔斷器。斷路器作為后備保護裝置，在浪涌沖擊之下容易發生故障。低浪涌耐受能力。為了獲得更高的浪涌耐受能力，所選的額定電流會比較大，導致短路電流低而不能斷開。同一額定電流的熔斷器比斷路器的耐壓能力低，同時也存在額定電流比過大的問題。
