模塊TUR T1-25/4P/275浪涌SPD相關型號

TUR T1-25/4P/385、TUR T1-25/3P/275、TUR T1-25/3P/385、TUR T1-50/4P/275

過電壓保護器選型使用

由于電氣和電子元件損耗大，TUR T1-25/4P/275浪涌保護（SPD或SPD）在風能行業的過電壓保護之中越來越普遍。

風機停機的成本非常高。只有在必須關閉時才能關閉。隨著風電機組模型的增加，電力系統崩潰造成的損失也在不斷增加。因此，為避免過電壓造成的損失而采取保護措施的需求也越來越大。對TUR T1-25/4P/275浪涌防護器（SPD）的需求越來越大。這意味著開發商和風力渦輪機制造商必須確保該系統符合當前的法律要求和現代風力渦輪機的可靠性要求。為了推動這項工作，國際電工委員會公布了《低壓配電系統浪涌保護器的選用標準》。（iec61643低壓保護設備：第12章是關于低壓配電系統浪涌保護器的選擇和應用原則）

本標準是一個應用和配置指南，對于評估浪涌保護的重要性非常有用。為風機電涌保護裝置TUR T1-25/4P/275的安裝和尺寸測量提供了指導。

本標準可作為設計手冊使用，并描述了在選擇和設計時需要考慮的許多相關問題。本標準還描述了過電壓保護裝置選擇之中的各種問題。本標準第一部分詳細介紹了浪涌保護的基本原理和浪涌保護器選擇的各種相關參數。

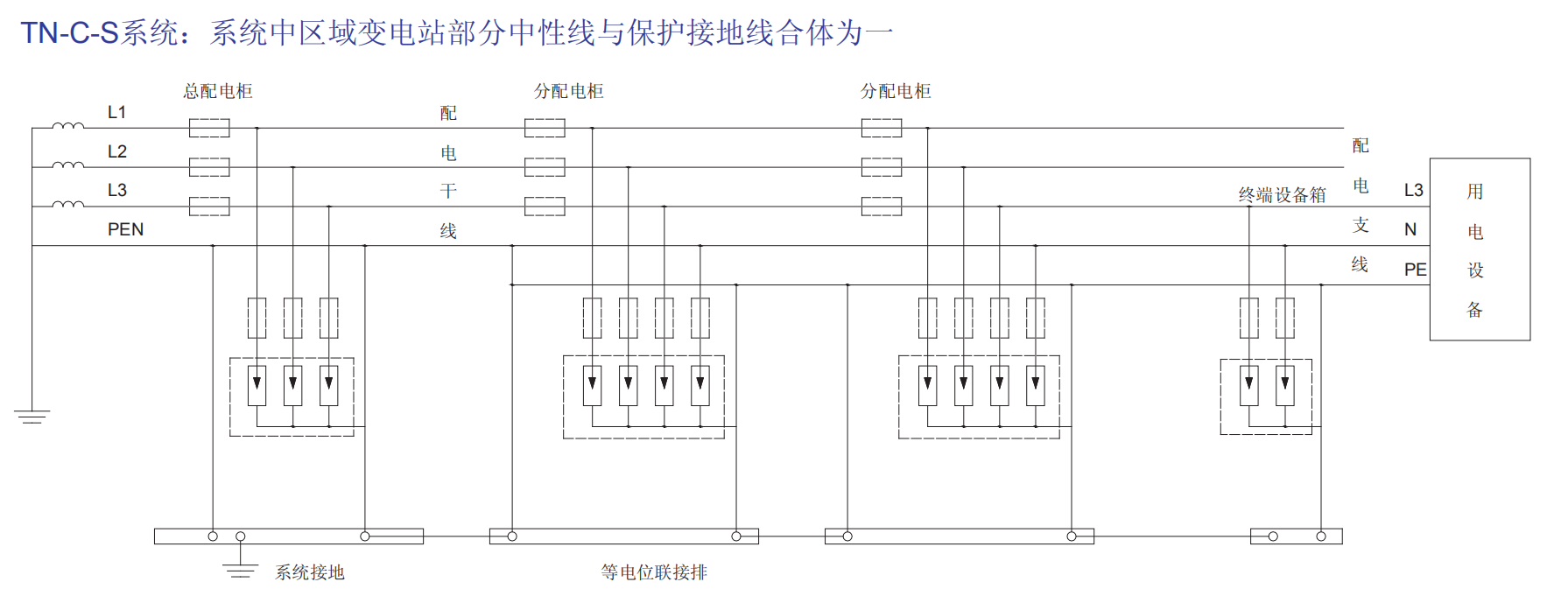

浪涌保護器接線圖參考

模塊TUR T1-25/4P/275浪涌SPD參數選擇

如果TUR T1-25/4P/275電涌保護器安裝在a型電涌保護器1號樓的配電室之中，可以滿足1號電涌保護器的要求。即使整個供電系統采用TN-S方式，且主配電室的N和PE為同一接地點，在配電室主配電柜內安裝三只開關SPD效果最好。N不能加到地上。

sPD-1推薦參數如下：

最大持續工作電壓UC=440V

最大放電電流：一般按規范要求或設計或參考標準要求計算

保護等級：up≤2.5KV

響應時間：TA≤100ns

（2）spd-2

二次電源浪涌保護器是應用最廣泛的產品，雷電電磁脈沖可應用于lpz1電源線，由于侵入引起的雷電電流超過20KA的情況并不多，因此作為限壓浪涌保護器的第二級spd的額定進流定位在20~40千安。

spd-2推薦技術參數如下：

最大持續工作電壓：UC=260~320v

額定放電電流（820μs）in=20KA

最大放電電流（820μs）IMAX=40ka

保護等級：up≤1.5kV

響應時間：TA≤25ns

（3）spd-3

第三種電源浪涌保護器一般安裝在重要設備的后端，所謂精細保護。

spd-3的推薦技術參數如下：

最大持續工作電壓UC=255v

額定放電電流（820μs）：in L→n 3KA n→PE 5ka

電壓保護等級上升：L→n≤1.25kv L→PE≤1.5kV

響應時間：TA≤25ns
