EPPA10-24防雷系統基礎理解

對GB 50057-2010《建筑物防雷設計規范》（下列簡稱《2010年版防雷規范》）SPD過流保護的理解。對SPD電路之中串聯的設備的注釋是“過流保護裝置”，它間接地指“SPD過流保護”。其內涵可以理解為：“SPD過流保護”作為一種特殊的隔離開關應用于SPD電路之中。當EPPA10-24電涌保護器短路故障時，電涌保護器將與線路斷開，以保證供電系統的安全，避免引起火災。值得注意的是，“SPD過流保護”就是指這一內涵，不應與“配電線路過流保護”概念混淆。

浪涌SPD可分為下列三類

當浪涌電壓達到一定值時，浪涌電流突然變?yōu)槔擞?。通常采用放電間隙、充氣放電管、可控硅或三端雙向可控硅作為電壓開關浪涌保護器的元件。具有不連續的電壓和電流特性，適用于lpz0a或lpz0b與lpz1接口處的雷電浪涌防護。

限壓浪涌保護器EPPA10-24在無浪涌時處于高阻狀態，阻抗隨浪涌電流和浪涌電壓的增加而不斷減小。限壓電涌保護器通常采用變阻器和抑制二極管作為元件，又稱鉗位式電涌保護器。它具有連續的電壓和電流特性。由于其響應時間快、易檢測劣化、無余流、成本低，常用于lpz0b、lpz1及超過防雷區域雷電電磁脈沖引起的過電壓或操作過電壓保護。

組合式SPD由電壓開關元件和限壓元件組成。它主要利用開關器件的大放電電流和限壓元件的限壓特性，使SPD整體參數更加完善。根據施加電壓的特性，其特性可分為電壓開關型、限壓型或電壓開關型和限壓型（試驗波形不會改變器件特性）。

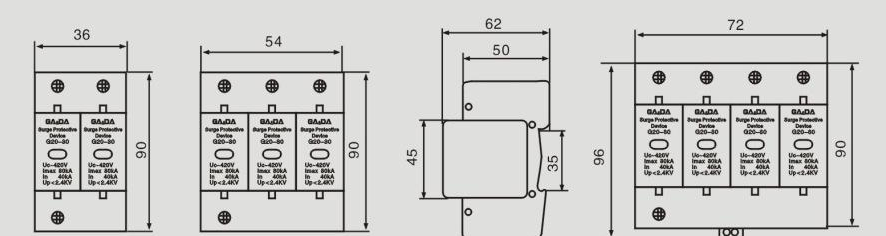

尺寸外觀圖

EPPA10-24防雷系統相關型號

EPPA10-12、EPPA10-48、EPPA10-110、EPPA10-220
