浪涌BNG-20/4P 防雷器
閱讀次數:1046 發布時間:2020-09-15
BNG-20/4P系列SPD開拓創新,提高技術和服務水平,BNG-20/4P為客戶提供優質的產品和優質的服務,讓用戶信賴和滿意,BNG-20/4P與時俱進,多一份安心保障!

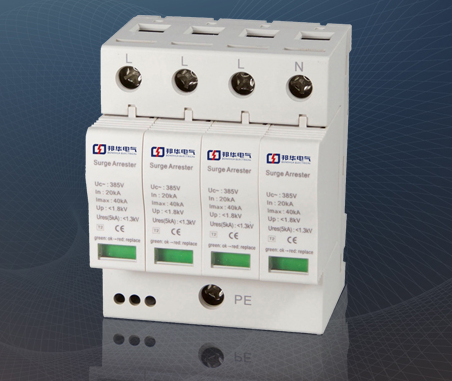

浪涌BNG-20/4P 防雷器
BNG-系列浪涌防護器(SPD)是為各種電子設備、儀器儀表和通信線路提供安全保護的電子設備,是防止雷電、諧振過電壓、低壓供電系統中防護的不可缺少的一種裝置,當電氣線路的通信線路由于外部干擾突然產生峰值電流和電壓時,浪涌保護器能在很短的時間內進行分流,避免浪涌對電路中其他設備的損壞。
【防雷器應用】
當建筑物本身設有外部防雷系統(如安裝有避雷針、引下線、地網、外部屏蔽時)時,根據IEC和VDE的相關理論,建筑物內380V/230V低壓配電回路采用v25——b/3+NPE/Fs建立電源線的防雷等電位連接,可避免雷電引起的火災、爆炸和人身傷害。
參數設置
浪涌Imax: | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC: | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up: | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
【產品接線圖】

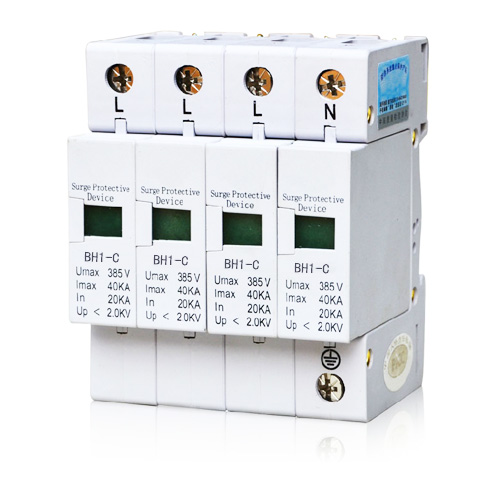

浪涌BNG-20/4P 特點
① 熔斷組合型電源浪涌保護器,為標準導軌安裝的模塊式產品;
② 將熔斷器與SPD合二為一,減少了線路盤繞,因此電感量大大降低,隨之,電壓保護水平大大提高,提高了防雷系統的保護性能。防雷模塊損壞時可拔下更換;
③ BNG-系列是為適應用戶需要而開發的新一代抑制感應雷或其他原因在供電網絡中產生的過壓、過流、浪涌的內置斷路裝置的專業防護產品。適用于交流(AC)50Hz額定工作電壓380V及以下的供電網絡中的用電設備免受各種電壓浪涌的危害;
④ 保護通流量大,殘壓極低,響應時間快;
⑤ 采用滅弧技術,徹底避免火災;
⑥ 采用溫控保護電路,內置熱保護;
⑦ 帶有電源狀態指示,指示浪涌保護器工作狀態;
⑧ 嚴謹,工作穩定可靠。

BNG-系列型號
BNG-200/4P、BNG-80/4P、BNG-20/4P、BNG-40/4P、BNG-60/4P、BNG-150/4P、BNG-160/4P
浪涌BNG-20/4P 防雷器重要性
SPD主要用于限制供電系統中由雷電引起的暫態過電壓(即雷電電涌)和大多數操作過電壓。雷電波可以通過電源信號線侵入設備。當雷擊時地電位升高時,它能對設備進行反擊。雷擊建筑物本身(在附近)產生的脈沖電磁場也會在電纜和回路中感應。
因此除做好避雷針、引下線、接地裝置等外部防雷措施外,還應安裝SPD。因為它們不能阻止雷電感應浪涌的傳導侵入和雷電二次回擊。特別是建筑物內有貴重、有影響的信息電子設備和/或電力電子設備,其承受雷電沖擊的能力遠低于常規電氣設備,應安裝浪涌防護器。
