DXH06-FC385/4交流電源防雷器
DXH06-FC385/4浪涌保護器具有殘壓低、響應速度快、通流容量大，DXH06-FC385/4防雷器產品壽命長、維護簡單、DXH06-FC385/4電涌保護器安裝方便！
1、應用范圍
DXH06-FC385/4電涌保護器，適用于220/380Va.c.電壓系統，配電系統以及終端設備的電涌保護，應安裝在防雷區1（LPZ1）和防雷區2（LPZ2）的界面處。
信息系統雷擊電磁脈沖的防護應按其所處的建筑物條件、信息設備的重要程度、發生雷擊事故嚴重程度等進行雷擊風險評估，將信息系統雷擊電磁脈沖的防護分為A、B、C、D四級，分別采用相應防護措施：
A級：宜在低壓系統中采取3-4級SPD進行保護。
B級：宜在低壓系統中采取2-3級SPD進行保護。
C級：宜在低壓系統中采取2級SPD進行保護。
D級：宜在低壓系統中采取1級或以上SPD進行保護。
說明:風險評估計算方法參見IEC61662：雷擊損害風險的評估。

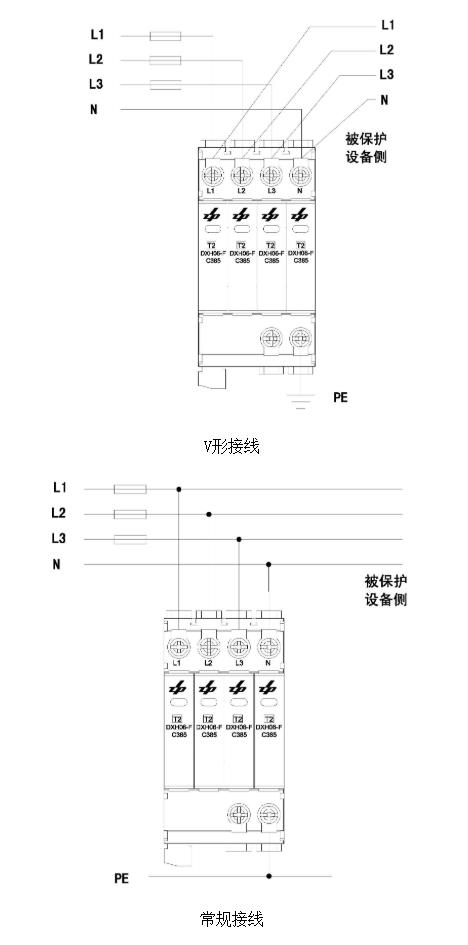

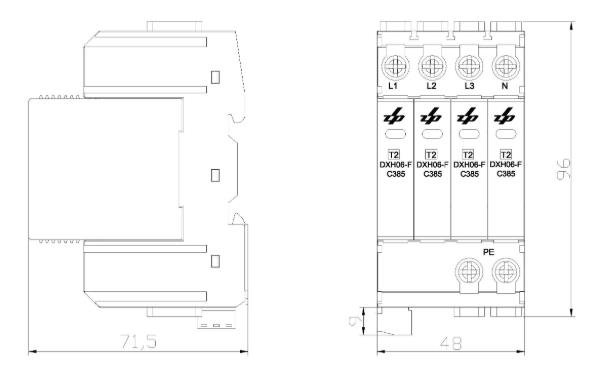

2、產品尺寸和接線圖：
3、技術參數：
序號 | 技術指標 | 設備型號 |
DXH06-FC385/4 | ||
1 | 工作系統電壓Un | 230/ 400V, 50Hz/ 60Hz |
2 | 產品類別 | T2 IEC61643-11 |
3 | 最大持續運行電壓Uc | 385V a.c. |
4 | 標稱放電電流In | 20kA（8/20μs） |
5 | 最大放電電流Imax | 40kA（8/20μs） |
6 | 短路電流 | 10kA |
7 | 對地漏電流Ic | ＜1mA |
8 | 限制電壓Up@20kA | ≤1.8KV |
9 | 響應時間 | ≤25ns |
10 | 端口數量 | 1端口 |
11 | 串接熔絲 | 100A gL/ gG (input current>100A) |
12 | 保擴模式 | L——PE、N——PE |
13 | 內部保護裝置 | 防雷單元內置熱脫扣裝置 |
14 | 接入導線截面 | 2.5～25mm2 |
15 | 裸線壓接長度 | 12.5mm |
16 | 安裝接線力矩 | 1.5Nm |
17 | 劣化失效指示 | 防雷模塊具有指示窗口，故障狀態下指示窗口變紅色 |
18 | 遙信方式 | 告警干接點，NC-C-NO接點 |
19 | 遙信端子性能 | AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A |
20 | 遙信導線截面 | 最大1.5mm2 |
21 | 安裝方式 | 標準導軌安裝DIN rail 35mm |
22 | 外殼材料防火等級 | UL94-V0 |
23 | 外殼防護等級 | IP20 |
24 | 工作溫度 | -40℃～+80℃ |
25 | 相對濕度 | ≤95％（25℃） |
26 | 海拔高度 | ≤3000m |
27 | 外形尺寸（不含接線端子） | 90mm×48mm×71.5mm |
相關產品型號：M385B120/3+1、M385B120/4P、M385C40/3+1、M385C40/4P、ZP-MDC/4、M385C40/4、ML350W25、MBCS100/3+1、DXH06-FCS/3+1R40、DXH06-FCS4R40、DXH06-FBZS/4B100、DXH06-FLB/4R25、DXH06-F/DC1500、DXH06-FBZS/3+MB100、DXH06-FCS/3+MR40、DXH06-FC385/4
4、訂貨須知：
質量標準及技術標準：按雙方簽署的技術附件，沒有技術附件的按照國家標準執行，國家標準沒有明確的按行業標準。
質量保證期：貨到驗收合格后12個月。
包裝：符合國家包裝標準，包裝費用含在合同價款內，包裝物不回收。
驗收：按產品標準和雙方簽訂的技術附件或國標/行業標準進行驗收，在需方未收到貨物前，供方對貨物的正確性完整性負責。貨物到達買方指定的交貨地點，買方應按賣方提供的貨物裝箱單對所收貨物數量、總包裝數進行驗收。
供方供貨產品不應有對任何第三方知識產權的侵害，若因買方使用供方產品而受到的來自任何第三方的關于侵害知識產權的告訴及爭議時，買方不承擔責任，供方應自己承擔費用與責任單獨與第三方解決這些告訴及爭議。
連接導線的選擇：連接導體應符合相線要求，采用黃、綠、紅色，中性線用淺藍色，保護先用黃綠雙色線，其截面積符合防雷技術規范要求。
