DXH06-F/DC1500 T1/T2 6.25
閱讀次數：1341 發布時間：2020-09-14
DXH06-F/DC1500 T1/T2 6.25
DXH06-F/DC1500浪涌保護器具有殘壓低、響應速度快、通流容量大，DXH06-F/DC1500防雷器產品壽命長、維護簡單、DXH06-F/DC1500電涌保護器安裝方便！
1、應用范圍
DXH06-F/DC1500是帶有遙信報警裝置、帶有隔離板的直流防雷模塊。產品主要用于光伏發電設備的防雷以及操作過電壓的保護。
2、技術參數
序號 | 技術指標 | 設備型號 |
DXH06-F/DC1500 T1/T2 6.25 | ||
1 | 依據標準 | GB/T18802.31-2016 |
2 | 實驗類別 | PVT1/PVT2 |
3 | 端口類型 | 1端口的SPD（并聯型） |
4 | 過載特性模式 | OCM（開路模式） |
5 | 連接結構 | Y型 |
6 | SPD類型 | 限壓型 |
7 | 分離裝置 | 自帶脫扣器 |
8 | 保護模式 | +到地、-到地、+到- |
9 | 安裝位置 | 戶內使用 |
10 | 安裝類型 | DIN導軌：35MM |
11 | 顏色 | 紅色PANTONE 1797C |
12 | 阻燃等級，符合UL94 | V-0 |
13 | 故障報警 | 遠程報警觸點，可視狀態指示窗口（綠色正常，紅色失效） |
14 | 尺寸 | 107×93×72（mm） |

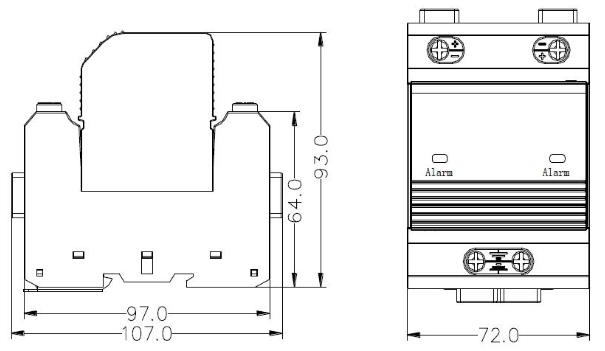

3、外形尺寸：
相關產品型號：M385B120/3+1、M385B120/4P、M385C40/3+1、M385C40/4P、ZP-MDC/4、M385C40/4、ML350W25、MBCS100/3+1、DXH06-FCS/3+1R40、DXH06-FCS4R40、DXH06-FBZS/4B100、DXH06-FLB/4R25、DXH06-F/DC1500、
后備保護元件的特性
1、 熔斷絲的特性
熔斷絲的保護特性亦可稱熔化特性，它是熔斷絲的主要特性。熔化特性表征通過熔體的電流與熔體熔化時間的關系，它和熱繼電器的保護特性一樣，都是反時限的。
熔斷器的保護特性中有一熔斷電流與不熔斷電流的分界線，與此相應的電流就是最小熔化電流IR。它是這樣一個電流值，當通過熔體的電流等于它時，熔體在額定電流下絕對不應熔斷，故IR>Ie。
2、斷路器的特性
斷路器的作用是切斷和接通負荷電路，以及切斷故障電路，防止事故擴大，保證安全運行。
斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電，銜鐵帶動自由脫扣機構動作，使主觸點斷開。
電涌保護器(SPD)后備保護元件在電力系統中的應用，首先必須考慮承載電涌電流的大小，其次需考慮電源短路電流的大小。與短路電流相比，電涌電流是不可避免的，是強加的電流。
DXH06-F/DC1500避雷器十五年防雷經驗，技術可靠, DXH06-F/DC1500過電壓防雷器應用范圍廣, 價格合理，產品精良,性能優越,用心塑造安全!
