電涌SPN S65/4P 保護器
閱讀次數:1262 發布時間:2020-09-11

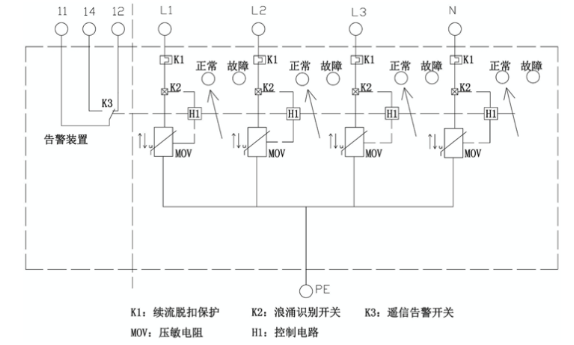

電涌SPN S65/4P 保護器 工作原理
SPD廣泛應用于各級低壓供配電系統中,用于限制配電系統中的大氣過電壓。當u<;%時,SPN S65/4P 電涌保護器的電阻值很高,有很小的泄漏電流通過;當u≥Si時,SPN S65/4P 電涌保護器的電阻值急劇下降。裝置上的過電壓瞬間釋放。當電壓返回u<;UA時,使電壓驟降。SPD顯示高阻抗。使其不超過各種用電設備的配電裝置所能承受的額定沖擊電壓。保護設備免受雷擊損壞。

SPN S 電涌產品型號
SPN S65/4P
SPN S65 4P
SPN S465
SPN S40
SPN S40/4P
SPN S440
SPN S240
SPN S20
SPN S20/4P
SPN S65/4P 避雷器產品特點
?高能電涌保護 ?內置瞬間過流斷路裝置
?遙信電涌保護 ?可插拔更換防雷模塊
?失效檢測指示 ?單模塊放電電流10~40KA
?標準模塊化 ?安裝內置過熱斷路裝置
?ns級反應速度 ?插拔防呆設計
電涌SPN S65/4P 保護器參數
浪涌Imax: | 20KA | 40KA | 60KA |
選配熔斷器 | 16A | 16A | 32A |
選配斷路器 | 20A | 25A | 32A |
選擇導線mm2 | 6 | 6 | 10 |
浪涌UC: | 220V、385V、400V、420V、690V | ||
浪涌Up: | 1.2KV2.8KV | ||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | ||
響應時間 | ≤25ns(tA) | ||
浪涌Imax: | 20KA | 40KA | 60KA |
選配熔斷器 | 16A | 16A | 32A |

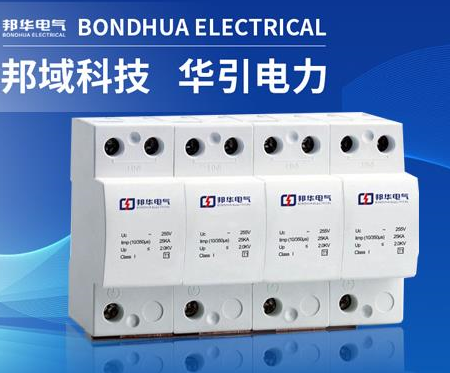

電涌SPN S65/4P 保護器

電涌SPN S65/4P 保護器安裝要點
1、接線方向:SPN S65/4P 防雷器安裝,一定要注意輸入端IN和輸出端OUT,不要接反,否則,將嚴重影響防雷效果,甚至影響設備正常工作。防雷器的輸入端是相對雷電波的傳播方向而言,即饋線輸入端,而輸出端接被保護設備。
2、接線方式:接線方式有串聯和并聯兩種,一般只有端子接線才用串聯接法,其他都用并聯接法,具體以廠家的說明為準。
3、地線接法:地線接地長度要盡量短,一端直接壓接于防雷器的接線端,接地線接于獨立接地網(與電器接地隔離)或與三相電源中的地線相接。
4、安裝位置:SPN S65/4P 防雷器應裝在室內。同時注意防雷器附?jīng)]有易燃易爆物,比如油庫(站)、氣庫(站)、炸藥、火藥、煙花等,防止電火花引起火災。
5、斷電操作:安裝時必須斷開電源,嚴禁帶電操作,操作前必須用萬能表測試各段母線或接線端是否完全斷電,確定斷電后再進行接線。
6、導軌安裝:裝在導軌上的SPN S65/4P 防雷器,先將防雷器和空開卡在導軌上,將防雷器和空開靠緊后用固定卡子固定牢靠,裝在屏內面板上的防雷器必須用螺絲將防雷器的四角固定牢靠,螺絲口必須墊上墊子,注意防雷器和空開的正反方向,按照上進下出的規律。
7、檢查接線:檢查接線出有沒碰觸在一起的,有碰觸在一起的立即進行處理,以免造成設備短路等情況發生。
8、設備維護:SPN S65/4P 防雷器無需特別維護,只需定期檢查其連接是否松動,工作狀態指示燈是否正常。
