BEC-40C/3P+N SPD防雷器
閱讀次數:1091 發布時間:2020-09-11

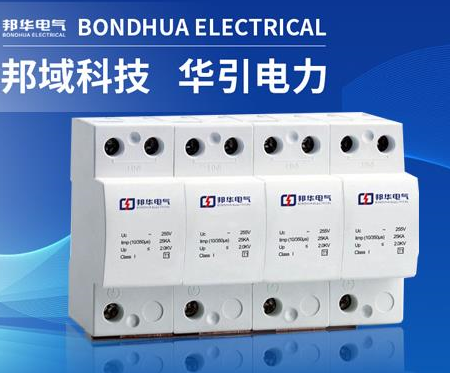

BEC-40C/3P+N SPD防雷器產品介紹
模塊防雷器SPD的基本電路浪涌保護器的電路根據不同需要,有不同的形式,其基本元器件就是之前介紹的幾種,一個技術精通的防雷產品研究工作者,可設計出五花八門的電路,好似一盒積木可搭出不同的結構圖案。研制出既有效又性能價格比好的產品,是防雷工作者的重任。BEC-40C/3P+N SPD防雷器自主開發設計,帶故障脫離指示機構,告警指示明顯,高能電涌保護,內置瞬間過流斷路裝置。
BEC-產品參數
標稱放電電流In(kA):40
最大放電電流Imax(kA):60(8/20μs)
最大持續工作電壓Uc(V):385
電壓保護水平Up(kV):≦2.1
溫度范圍:-40℃~+80℃
遙信功能:可選
老化熱脫口功能:是
外殼:聚酰胺PA6阻燃增強
三相模塊尺寸(長×寬×高):90×72×73mm
保護模式:L-PE、N-PE

BEC- 系列型號
BEC-40C/4P、BEC-40C/3P+N、BEC-60B/4P、BEC-80B/4P、BEC-100B/4P
BEC-40C/3P+N 產品性能
標稱電壓Un:被保護系統的額定電壓相符,在信息技術系統中此參數表明了應該選用的BEC-40C/3P+N 保護器的類型,它標出交流或直流電壓的有效值。
額定電壓Uc:能長久施加在保護器的端,而不引起保護器特性變化和保護元件的電壓有效值。
額定放電電流Isn:給保護器施加波形為8/20μs的標準雷電波沖擊10次時,保護器所耐受的沖擊電流峰值。
放電電流Imax:給保護器施加波形為8/20μs的標準雷電波沖擊1次時,BEC-40C/3P+N 保護器所耐受的沖擊電流峰值。
BEC-40C 電涌(浪涌)保護器防雷保護級別
由于雷電能量巨大,需要通過分級放電的方式將雷電能量釋放到地面。對于第一級防雷,在發生雷擊的輸電線路上直接放電。二級避雷器是在原避雷器的殘壓區引起雷擊的一種防護裝置。當前一級有大量的雷電能量吸收時,三級避雷器中有一部分是巨大的能量,需要二級避雷器吸收。同時,通過一級防雷裝置的輸電線路會產生雷電電磁脈沖輻射LEMP。當線路足夠長時,感應雷能量變大,需要二級防雷裝置來釋放雷電能量。三級防雷裝置是保護LEMP和通過二級避雷器的剩余雷電能量。
安裝示意圖

BEC-40C/3P+N SPD防雷器產品應用
BEC-40C/3P+N SPD防雷器可以作為終端設備電源部分的精細電涌保護裝置,可用于雷擊區域LPZ2-3區域或更高界面,廣泛運用于計算機、調制解調器、脈動控制設備、工業控制系統和測量系統,保護它們不受由雷電或開關操作引起的浪涌過電壓的損壞。具體選用BEC-40C/3P+N SPD防雷器時根據系統工作電壓選用相應產品,有12V、24V、48V、60V、120V、230V六種電壓可選。全面的電涌保護,還需要另外安裝B級防雷器和C級過電壓保護器。
