CGNU5-B/80/385/4P 電涌避雷器
閱讀次數:1091 發布時間:2020-09-10
◆產品說明:
CGNU5-B/80/385/4P 電涌避雷器(以下簡稱SPD)適用于交流50/60HZ,額定電壓至380V的IT、T、TN-C、TN-S、 IT等供電系統,對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。
◆安裝:
CGNU5-B/100安裝在L PZ1或LPZ3交界處,連接銅導線為2.5-35mm2.適用住宅配電箱、計算機設備、信息設備、電子設備及控制設備前或最近的插座箱內。
CGNU5-B/40安裝在LPZOB或LPZ1區與PZ2交界處,連接銅導線為2.5-35mm2.
◆無遙信觸點:
CGNU5-B/80/385/4P 電涌避雷器保護器可以制作帶有遙信觸點,遙信觸點有一-組轉換觸點, 11中簧、11和12動斷、 11和14動臺, 遙信觸點有-組常開12和14,如果保護器的模塊或者多個模塊失效,觸點將閉臺、斷開送出故障信息。

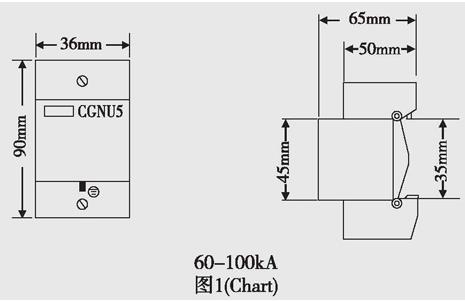

◆外型尺寸圖:

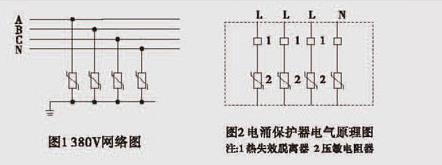

◆原理圖:

◆技術參數:
型號規格 | CGNU5-B/40 | CGNU5-B/60 | CGNU5-B/80 |
電網運行電壓Un(V) | 380/220 | 380/220 | 380/220 |
最大持續工作電壓Uc(V) | 230/275/320/385/420/460/550 | ||
電壓保護水平Up(kV)< | 2.5 | 3 | 3.4 |
:最大放電電流(8/20μs)1max(kA) | 80 | 100 | 120 |
F標稱放電電流(8/20μs)In(kA) | 40 | 60 | 80 |
響應時間ns | <25 | ||
I防護等級 | IP20 | ||
安裝 | 35mm軌道 | ||
外殼材料 | 阻燃增強PC | ||
5遠程遙信觸點類型 | 無 | ||
湍子性能 | AC220V1ADC30V1ACOS中=1 | ||
5遠程遙信端子導體載面 | 1.5mm單股線/多股線 | ||
相關產品型號:CGNU1-D/20/420/4P、CGNU1-C/40/420/4P、CGNU1-B/60/420/4P、CGNU1-B/80/420/4P、CGNU1-B/100/420/4P、CGNU1-B/120/420/4P、CGNU10-25/4P、CGNU1-B/100/4P
CGNU5-B/80/385/4P 電涌避雷器(T2級)具有殘壓低、響應速度快、通流容量大,產品壽命長、維護簡單、安裝方便!十五年防雷經驗,技術可靠, 應用范圍廣, CGNU5-B/80/385/4P價格合理,產品精良,性能優越!用心塑造安全!
