CGNU1-B/100/420/4P 電涌保護器(T2級)
閱讀次數:1415 發布時間:2020-09-10

CGNU1-B/100/420/4P 電涌保護器
◆產品說明:
CGNU1-B/100/420/4P 電涌保護器(T2級)(以下簡稱SPD)適用于交流50/60HZ,額定電壓至380V的IT、TT、TN-C、 TN-S、 TN-C-S,等供電系統,對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1: 1988-02標準的第1級電涌保護器。B類電涌保護器。SPD具有共模(MC)和(MD)差模保護方式。SPD符合GB188802.1/1EC61643-1.
◆工作原理:
1、SPD為一 端口,能觸電保護,戶內式,固定安裝,電壓限制型。
2、 CGNU1-B/100/420/4P 電涌保護器(T2級) SPD內置脫離器,當SPD因過熱、擊穿失效時,脫離器能自動的將其網上脫離,同時給出指示信號。正常I作時可視窗口顯示綠色,失效脫離后顯示紅色。
3.、每線最大放電電流Imax可達成100kA.
◆安裝:
1、安裝在LPZOA或者LPZOB區與LPZ1區交界處, 采用35mm的標準安裝,連接銅質導線為6-35mm2.
2、通常安裝在進線低壓主配電柜處。
3、接地線應采用10mm2以上的雙色導線,長度不得超過500mm。
4、為了防止電涌保護器失效后影響電網正常運行,聯于L線保護器應該串聯一個熔斷器或斷路器 (注:依據標準電流IN選擇)。
◆功能特點:
1:標準35mm導軌安裝,結構緊湊,雙接線端(凱文方式)。
2:配有劣化狀態指示燈(紅燈亮,防雷器故障,需及時更換)。方便安裝與維護。
3: B+C級保護,泄放能量大,殘壓低。 (每線limp25KA Up≤2500V)
4:采用獨有自點火技術,無I頻續流無漏電流,安全系數高。
5:核心部件采用抗氧化、耐電弧燒蝕、性能優異的特殊合金材料制成,抗環境能力強,使用壽命長。

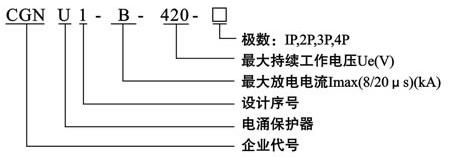

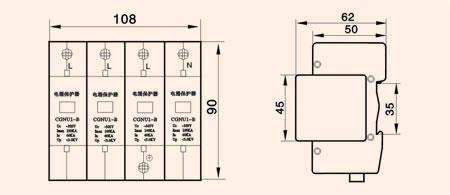

◆外型尺寸圖:

◆原理圖:

◆技術參數:
型號規格 | CGNU1-B/100 | CGNU1-B/80 | CGNU1-B/60 | ||||||||
極數 | 1P | 2P | 3p | 3P+N | 1P | 2P | 3p | 3P+N | 1P | 2P | 3P 3P+N |
電網運行電壓Un(V) | 220 | 380 | 220 | 380 | 220 | 380 | |||||
最大持續工作電壓Uc(V) | 275/320/385/420/440/460/690 | 275/320/385/420/440/460/690 | 275/320/385/420/440/460/690 | ||||||||
電壓保護水平Up(kV)< | 2.5 | 2.3 | 2 | ||||||||
最大放電電流 | 100 | 80 | 60 | ||||||||
標稱放電電流 | 60 | 40 | 30 | ||||||||
響應時間ns | <25 | ||||||||||
防護等級 | IP20 | ||||||||||
用途 | 進線—級保護 | ||||||||||
相關產品型號:CGNU1-B/60/4P、CGNU1-B/100/4P、CGNU10-25/4P、CGNU1-B/100/4P、CGNU1-B/160/4P、CGNU1-B/120/4P、CGNU1-C/40/4P、CGNU1-D/20/4P、CGNU1-B/80/4P、CGNU5-B/40/4P、CGNU10-25、CGNU10-40、CGNU1-B/100、CGNU1-B/80、CGNU1-B/60、CGNU1-B/100/420/4P 電涌保護器(T2級)
CGNU1-B/100/420/4P 電涌保護器(T2級)具有殘壓低、響應速度快、CGNU1-B/100/420/4P通流容量大,產品壽命長、維護簡單、安裝方便!十五年防雷經驗,技術可靠, CGNU1-B/100/420/4P浪涌防雷器應用范圍廣, 價格合理,產品精良,性能優越!用心塑造安全!
