電涌保護器ARD-20/4P/385
閱讀次數：1193 發布時間：2020-09-10
電涌保護器ARD-20/4P/385
電涌保護器（簡稱 SPD），ARD-80、ARD-40、ARD-20電涌保護器適用于交流 50/60Hz，額定電壓 400V以下的供電系統中，用于第二級電源設備的保護。適應于工業、建筑、民航、金融、證券、數據中心、電信、機房、港口、軌道等系統的電源防護及信號防護，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的電涌脈沖及瞬間過電壓對設備的損壞。
ARD-20/4P/385相關型號
ARD-20/4P/385、ARD-40/4P/385、ARD-60/4P/385、ARD-80/4P/385、ARD-100/4P/385、ARD-150/4P-275V
ARD-20/4P/385過電壓保護器參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
ARD-20/4P/385最大持續工作電壓的選擇
最大持續工作電壓Uc是可以持續施加在SPD上的最大電壓有效值（或直流電壓）。這個數值是SPD的一個門限值，即當工作電壓超過這個數值，SPD開通、漏電流指數級增大。
Uc的選擇和系統接地形式、系統電壓、電能質量有關。Uc值至少要大于正常工作時的電壓，例如在TN系統中380/220V，電壓正偏差不大于7%，但我國實際電壓正偏差往往超過此值，按照10%考慮，在加上老化因素，按照5%，Uc≥1.15Uo。
在供電系統電壓偏差超過 10% 以及因諧波作用使正常運行電壓幅值升高的場所，還應根據具體情況適當提高上述 SPD 規定的 Uc值；但同時應兼顧過電壓保護水平（Up）與被保護設備的配合。其中Uo為相電壓、U為線電壓。
在直流系統中， SPD 的最大持續工作電壓 Uc 約為被保護系統額定電壓的 1.5倍左右（經驗值）。

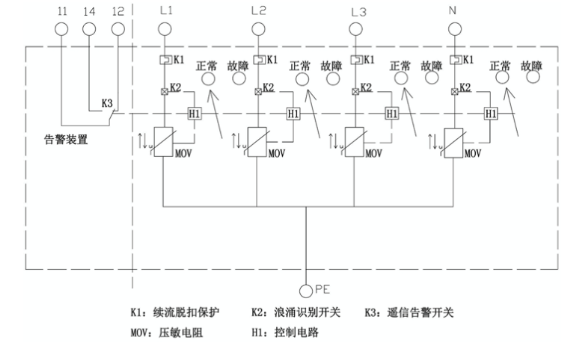

ARD-20/4P/385避雷器線路圖
電涌保護器ARD-20/4P/385產品特性
高能電涌保護，內置瞬間過流斷路裝置；
遙信電涌保護，可插拔更換防雷模塊；
失效檢測指示，單模塊放電電流10~40KA；
標準模塊化，安裝內置過熱斷路裝置；
ns級反應速度，插拔防呆設計。
