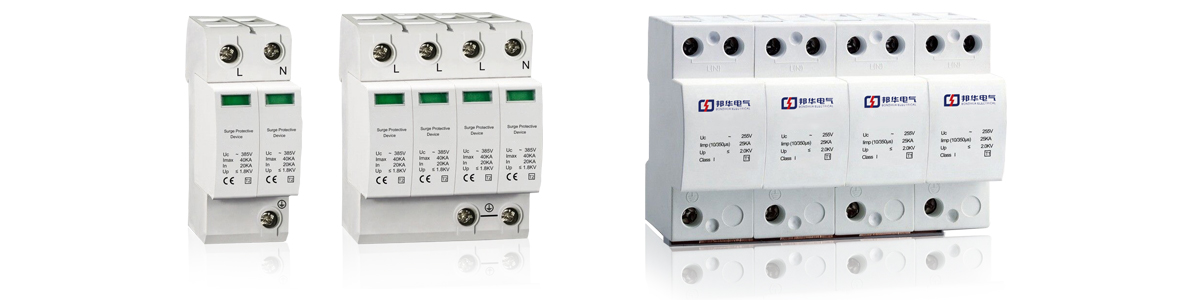

UPT-VSF50-B60TW系列B級電源浪涌保護器
閱讀次數:1639 發布時間:2020-09-09
UPT-VSF50-B60TW系列B級電源浪涌保護器具有殘壓低、響應速度快、通流容量大,產品壽命長、UPT-VSF50-B60TW維護簡單、安裝方便!十五年防雷經驗,技術可靠, UPT-VSF50-B60TW避雷器,應用范圍廣, 價格合理,產品精良,性能優越!用心塑造安全!

應用:
VSF50-TW系列B級電源浪涌保護器(10/350μs) 適用于LPZ0區和LPZ1區交界處,可作為對外部侵入之浪涌能量的第一級保護。由于本產品設計是針對可產生高強過電壓的區域,所以通流容量較大,可以在戶外低壓配電箱內使用。
概述:
VSF 50系列產品是一款高性能的模塊式電源浪涌保護器,適用于交流50/60Hz,380V及 以下的供配電系統。可以安裝在電源配電箱內部,阻止浪涌能量侵入配電系統,根據使用上不同的保護要求,VSF50系列電源浪涌保護器分為B級、C級和DC弱電直流產品。VSF50系列產品安裝固定于標準35mmDIN導軌上,是電器制造商和電氣工程單位理想的內置式電源浪涌保護裝置。
設計特征:
內部元件采用大冗余量CategoryC3高能量并聯設計:
每一個MOV模塊都具備獨立的熱熔斷保護,以確保產品最大的安全可靠性;
運行工作狀態LED指示:
可專用浪涌計數裝置配合使用;
設計、制造、測試符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TW系列B級電源浪涌保護器性能指標
產品商標/型號 | UPT-VSF50-B20TW | UPT-VSF50-B30TW | UPT-VSF50-B60TW |
安裝方式 | 并聯 | 并聯 | 并聯 |
額定工作電壓Un | 220/380V | 220/380V | 220/380V |
最大持續運行電壓Uc | 400V | 400V | 400V |
沖擊電流(10/350us)limp | 20KA | 30KA | 40KA |
電壓保護水平Up | ≤1.6kV | ≤2.0kV | ≤2.5kV |
漏電流L | <1/2μA/相 | <1/2μA/相 | <1/2μA/相 |
響應時間t, | <5ns | <5ns | <5ns |
內置故障永久斷開裝置 | 有 | 有 | 有 |
狀態顯示 | 有 | 有 | |
運行故障報警接點 | 有 | 有 | |
相對涅度范圍 | 0-95%Non-Condensing | 0-95%Non-Condensing | 0-95%Non-Condensing |
運行頻率 | 47-63Hz | 47-63Hz | 47-63Hz |
運行溫度 | -40Cto+65C; | -40Cto+65C | -40Cto+65C |
保護模式 | 1極 | 1極 | 1極 |
模塊寬度 | 36mm | 72mm | 72mm |
接線尺寸 | 6~10mm' | 6~10mm2 | 6~10mm2 |
外殼 | IP20 | IP20 | IP20 |
相關產品型號:UPT-VSF50-C20/4P、UPT-VSF50-DC12、UPT-VSF50-DC24、UPT-VSF50-DC48、UPT-VSF50-DC110、UPT/VSH20、UPT/VSH40、UPT/VSH80、UPT/VSH150、UPT/VSF50-D15TS/4P、UPT/VSF50-C25TS/4P、UPT-VSF50-C45/4P、UPT-VSF50-C65TS/4P、UPT-VSF50-B80TS、UPT/VSF50-B100TS、UPT-VSF50-B120TS、UPT-VSF50-C20TS/H、UPT-VSF50-C45TS/H、UPT-VSF50-C65TS/H、UPT-VSF50-B80TS/H、UPT-VSF50-B100TS/H、UPT-VSF50-B20TW、UPT-VSF50-B30TW、UPT-VSF50-B60TW
