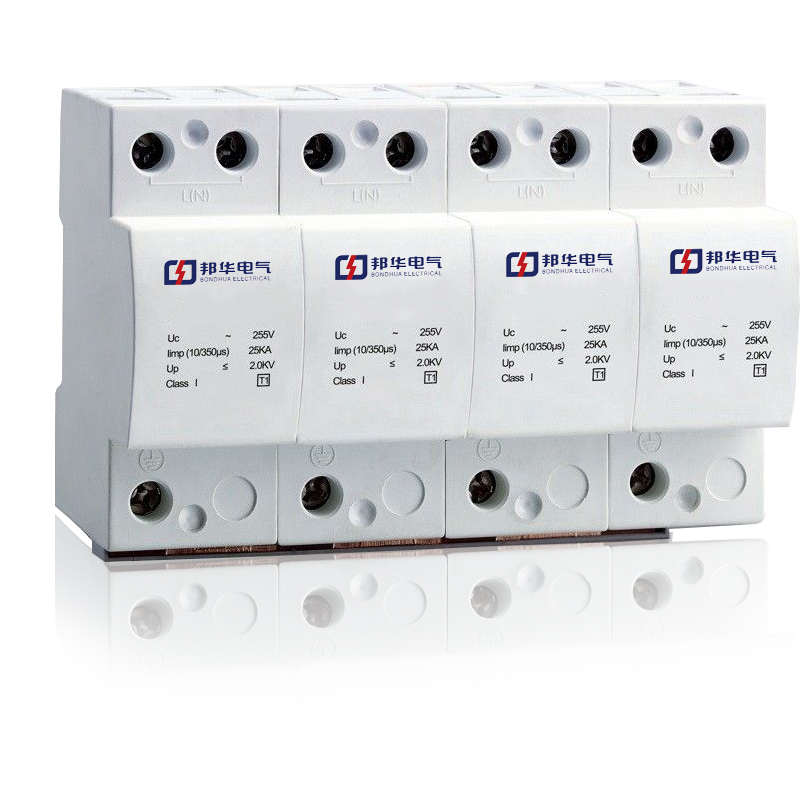

UPT/VSF50-B100TS 系列 B級100KA電源電涌保護器
閱讀次數:1443 發布時間:2020-09-09
UPT/VSF50-B100TS系列B級100KA電源浪涌保護器具有殘壓低、響應速度快、通流容量大,產品壽命長、UPT/VSF50-B100TS維護簡單、安裝方便!十五年防雷經驗,技術可靠, UPT/VSF50-B100TS避雷器,應用范圍廣, 價格合理,產品精良,性能優越!用心塑造安全!

應用
VSF50- TS系列B級100KA電源浪涌保護器(8/20μ s)適用于LPZ0區和LPZ1區交界處,可作為對外部侵入之浪涌能量的第一級保護。由于本產品設計是針對建筑物電源引入或引出且可產生強過電壓的區域,產品有很高的通流容量和較低的殘壓,所以一般安裝在建筑物電源引入或引出的的低壓柜或配電箱處。
設計特征
內部元件采用大冗余量CategoryC3高能量并聯設計:
每一個MOV模塊都具備獨立的熱熔斷保護,以確保產品最大的安全可靠性;
運行工作狀態LED指示:
可專用浪涌計數裝置配合使用;
設計、制造、測試符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TS系列B級100KA電源浪涌保護器性能指標
產品商標/型號 | UPT/VSF50-B100TS | UPT/VSF50-B100TS(F) | UPT/VSF50-B100TS(R) |
安裝方式 | 并聯 | 并聯 | 并聯 |
額定工作電壓Un | 220/380V | 220/380V | 220/380V |
最大持續運行電壓Uc | 400V | 400V | 520V |
標稱放電電流(8/20us)In | 100KA | 100KA | 100KA |
最大放電電流(8/20usl)lmax | 200KA | 200KA | 200KA |
殘壓(5kA,8/20us)Ur | <1200V | <1285V | <1365V |
電壓保護水平Up | <3.0kV | <3.0kV | <3.2kV |
響應時間t, | <5ns | <25ns | <25ns |
內置故障永久斷開裝置 | 有 | 有 | 有 |
狀態顯示 | 有 | 有 | |
運行故障報警接點 | 有 | 選裝 | 選裝 |
相對濕度范圍 | 0-95%Non-Condensing | 0-95%Non-Condensing | 0-95%Non-Condensing |
運行頻率 | 47-63Hz | 47-63Hz | 47-63Hz |
運行溫度 | -40Cto+65C | -40Cto+65C | -40Cto+65C |
保護模式 | 1極 | 1極 | 1極 |
斷路器配置 | 125A/25KA/MCCB | 125A/25KA/MCCB | 125A/25KA/MCCB |
模塊寬度 | 72mm | 72mm | 72mm |
接線尺寸 | ≤25mm2 | ≤25mm2 | ≤25mm2 |
