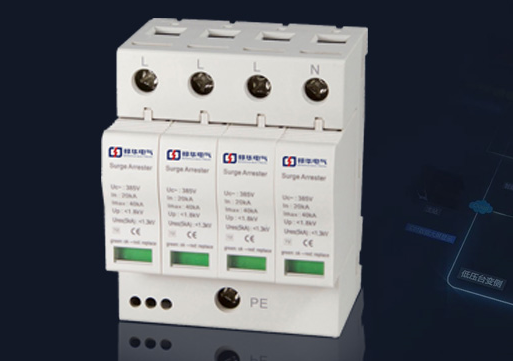

避雷器ARD-I50/4P
閱讀次數：1624 發布時間：2020-09-09
ARD-系列產品型號
ARD-I50/4P、ARD-I50、ARD-I25/4P、ARD-120/4P、ARD-80/4P、ARD-40/4P、ARD-20/4P
產品介紹
電涌保護器（簡稱 SPD），ARD-I50、ARD-I25電涌保護器適用于交流 50/60Hz，額定電壓 400V以下的供電系統中，用于第一級電源設備的保護。適應于工業、建筑、民航、金融、證券、數據中心、電信、機房、港口、軌道等系統的電源防護及信號防護，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的電涌脈沖及瞬間過電壓對設備的損壞。
產品特點
10/350μS直擊雷防護，最大沖擊電流至50kA
響應時間<100nS
內置失效脫扣裝置，使用更安全
模塊化設計，便于安裝維護
參數指標
產品型號 | ARD-80 | ARD-40 | ARD-20 | 產品型號 | ARD-80 | ARD-40 | ARD-20 | 產品型號 |
最大持續運行電壓Uc | 385V | 385V | 275V | 最大持續運行電壓Uc | 385V | 385V | 275V | 最大持續運行電壓Uc |
測試波形 | 8/20us | 8/20us | 8/20us | 測試波形 | 8/20us | 8/20us | 8/20us | 測試波形 |
最大放電電流Imax | 80KA | 40KA | 20KA | 最大放電電流Imax | 80KA | 40KA | 20KA | 最大放電電流Imax |
標稱放電 電流In | 40KA | 20KA | 10KA | 標稱放電 電流In | 40KA | 20KA | 10KA | 標稱放電 電流In |
電壓保護 水平Up | 2.2KV | 1.5KV | 1.2KV | 電壓保護 水平Up | 2.2KV | 1.5KV | 1.2KV | 電壓保護 水平Up |
響應時間 | ≤25ns | ≤25ns | ≤25ns | 響應時間 | ≤25ns | ≤25ns | ≤25ns | 響應時間 |
工作環境 | -40℃～85℃ | -40℃～85℃ | -40℃～85℃ | 工作環境 | -40℃～85℃ | -40℃～85℃ | -40℃～85℃ | 工作環境 |
執行標準
GB/T18802.1-2011 低壓電涌保護器(SPD) 第1部分 低壓配電系統的保護器性能要求和試驗方法
IEC 61643-11：2011 低壓配電系統的浪涌保護裝置 第11部分：性能要求和試驗方法
TB/T2311-2017 鐵路通信、信號、電力電子系統防雷設備
浪涌保護器一二三級、BCD級、T1級T2級的含義
1、一級電源防雷器，按國標都是指的是T1試驗的浪涌保護器（10/350系列屬于一級浪涌保護器）
2、二級電源防雷器，按國標指的是T2試驗≥40kA的浪涌保護器（40、60系列屬于二級浪涌保護器）
3、三級電源防雷器，一般指的是20kA的浪涌保護器（20系列屬于三級電源防雷器）
4、B級浪涌保護器，包含T1試驗的浪涌保護器及T2試驗60kA及以上通流量的浪涌保護器
5、C級浪涌保護器，指的是T2試驗最大通流量40kA的浪涌保護器（40系列）
6、D級浪涌保護器，指的是T2試驗最大通流量20kA的浪涌保護器（20系列）
7、T1級指的是T1試驗等級，測試波形為10/350μs，參數用沖擊電流Iimp標識. T2級指的是T2試驗等級，測試波形為8/20μs，參數用最大放電電流Imax和標稱放電電流In標識。
ARD-I50/4P避雷器雷電流泄放能力高，ARD-I50/4P系列浪涌保護器安裝方便，安全可靠，ARD-I50/4P系列浪涌保護器軍工品質，歡迎您來電詢價！
