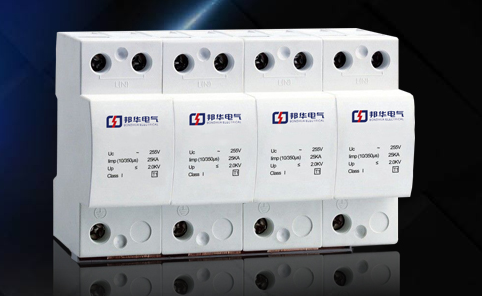

過電壓防雷器BEC-80B/3P+N
閱讀次數：1102 發布時間：2020-09-09
BEC-80B/3P+N系列防雷器擁有國際先進技術，性能全面，BEC-80B/3P+N產品外形和性能參數、安全等級更先進，歡迎咨詢BEC-80B/3P+N系列產品！
BEC- 重要參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
BEC- 系列產品
BEC-80B/3P+N、BEC-60B/3P+N、BEC-100B/3P+N、BEC-120B/3P+N、BEC-20D/3P+N、BEC-40C/3P+N
產品特性
電壓保護級別Up：保護器在下列測試中的值：1KV/μs斜率的跳火電壓；額定放電電流的殘壓。
響應時間tA：主要體現在保護器中特殊保護元件的動作靈敏度和擊穿時間。時間的變化取決于Du/DTDI/dt的斜率。
數據傳輸速率vs：表示每秒傳輸的比特數，單位為BPS，是數據傳輸系統中正確選擇避雷器的參考值，其防護取決于系統的傳輸方式。
插入損耗Ae：在給定頻率下保護器插入前和插入后的電壓比率。
回波損耗Ar：它代表保護裝置反射的前波（反射點）的比例，是直接測量保護裝置是否與系統阻抗兼容的參數。
縱向放電電流：指每線對地施加波形為8/20μs的標準雷電波沖擊1次時，保護器所耐受的沖擊電流峰值。
產品接線圖
工作原理
浪涌防護器（SPD）的工作原理是當電源線和信號傳輸線發生瞬時過電壓時，浪涌保護器（SPD）將放電電流，并將電壓限制在設備能承受的電壓范圍內，以保護設備免受電壓沖擊。正常情況下，浪涌保護器（SPD）處于高阻狀態，無泄漏電流；當電路中出現過電壓時，浪涌防護器會在很短的時間內被觸發，過電壓的能量泄漏電流對設備起保護作用；過電壓消失后，電涌保護器將恢復到高阻狀態，不會影響電源的正常供電。我們相信，現代科學技術的發展將使人類物質生活安全，使造福社會的工作精彩紛呈。
