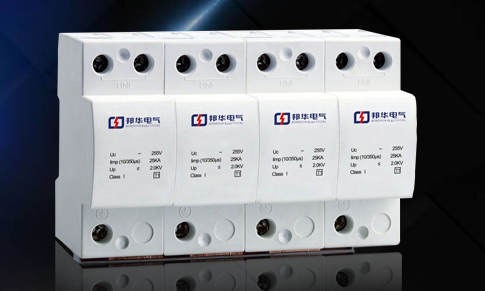

防雷器GPU1-C60/385/4P
閱讀次數:1734 發布時間:2020-09-08
隨著科學技術的不斷深入發展,GPU1-C60/385/4P系列產品系統化、實用化強,GPU1-C60/385/4P安裝方便,安全可靠,GPU1-C60/385/4P軍工品質,歡迎您來電詢價!

產品簡介
GPU1-系列主動能量配合電涌保護器適用于交流50Hz(或60H2額定工作電壓220/380V的三相配電系統中,可廣泛應用于雷擊敏感的建筑物和工廠供電系統,尤其適合|、‖電涌保護器級間無法滿足10米導線安裝距離的情況(無需加裝退耦器),如基站、監控系統等。GPU1-BC系列主動能量配合電涌保護器既有1級分類試驗電涌保護器兆焦耳的能量級別,又具有‖級分類試驗電涌保護器的響應速度和低電壓保護水平。
產品特點
I類和II川類組合型電涌保護器;
無需安裝退耦電感,節省安裝空間;
具有過溫完全斷電能力的MOV防雷器;
配置獲得實用新型專利的熱脫扣保護技術;
主動能量配合技術延長了產品所有部件的壽命。
產品型號 | GPU1-C20 | GPU1-C40 | GPU1-C60 | GPU1-C80 | GPU1-C100 | 產品型號 | GPU1-C20 | GPU1-C40 | ||
最大持續工作電壓Uc(V) | 385/460 | 385/460 | 385/460 | 385/460 | 385/460 | 最大持續工作電壓Uc(V) | 385/460 | 385/460 | ||
標稱放電電流In(8/20)kA 最大放電電流Imax(8/20)kA | 10 20 | 20 40 | 30 60 | 40 80 | 60 100 | 標稱放電電流In(8/20)kA 最大放電電流Imax(8/20)kA | 10 20 | 20 40 | ||
電壓保護水平 Up(kV) | L/N-PE | 1.2 | 1.6/1.8 | 2.0/2.2 | 2.2/2.5 | 2.5/3.0 | 電壓保護水平 Up(kV) | L/N-PE | 1.2 | 1.6/1.8 |
N-PE | 1.0 | 1.2/1.2 | 1.5/1.5 | 2.0/2.0 | 2.5/2.5 | N-PE | 1.0 | 1.2/1.2 | ||
后備保護器(SCB) | GP-BP/20 | GP-BP/40 | GP-BP/60 | GP-BP/80 | GP-BP/100 | 后備保護器(SCB) | GP-BP/20 | GP-BP/40 | ||
防護等級 溫度范圍 | IP20 -40℃ - +85℃ | 防護等級 溫度范圍 | IP20 -40℃ - +85℃ | |||||||
阻燃等級 | V0 | 阻燃等級 | V0 | |||||||
GPU1-C系列型號
GPU1-C60/385/4P
GPU1-C80/385/4P
GPU1-C20/460/4P
GPU1-C40/460/4P
產品接線圖

泄漏電流值異常的處理
避雷器的泄漏電流值在正常時應該在規定值以下,當運行人員發現避雷器的泄漏電流值明顯增大時,說明避雷器內部有故障,這時運行人員應當:
(1)立即向調度及上級主管都門匯報。
(2)對近期的巡視記錄進行對比分析。
(3)用紅外線檢測儀對避雷器的溫度進行測量。
(4)若確認不屬于測量誤差,經分析確認為內部故障,應申請停電處理。
