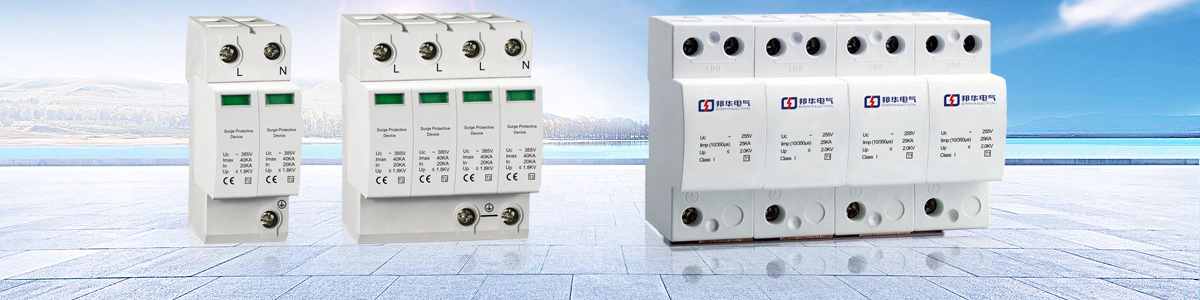

HYS4-C/3+1浪涌保護器
閱讀次數：2135 發布時間：2020-09-08
HYS4-C/3+1型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、HYS4-C/3+1維護簡單、安裝方便！十五年防雷經驗，技術可靠, HYS4-C/3+1避雷器,應用范圍廣, 價格合理，產品精良,性能優越!十年如一日,用心塑造安全!
◆產品說明
HYS4-C/3+1是N-PE氣體放電間隙制成的電涌保護器，用于220V/380V的TT配電系統防雷保護，可作為雷擊時等電位連接，其設計依據安全符合IEC- -61643-1.GB50057- -94 ( 2000年版)，保護器可以制成帶有遙信觸點的功能，遙信觸點是一個常開觸點，如果保護器的一個模塊或多個模塊失效，觸點將閉合，送出故障信號遙信觸點額定值AC36V、1A。
◆產品特點
1.保護模式新，相線對中線(L-N)、中線對地線(N- -PE )的保護模;
2、式規格齊全，具備220V (2+1)、380V (3+1 )各種實用規格;
3、遙信觸點功能(可選) ;
4、通流量大、內置高新材料放電級。
◆安裝位置與應用
TT配電系統中NPE;
適用于C級N/PE雷電流或過電壓保護，用于雷擊時等電位連接。
產品參數：
型號 | HYS4-C/3+1-320-20 | HYS4-C/2+1-320-20 |
保護等級 | C級 | C級 |
測試依據 | ||
額定工作電壓Un(V~) | 38ov | 22ov |
最大持續運行電壓Uc(V-) | 320 385 420 550 | 320 |
保護水平Up(kV) | ≤1.6二2.0≤2.0≤2.5 | ≤1.5 |
標稱放電電流(8/20 u s)In(kA) | N-PE20 N-PE40 | 20 |
Uc條件下最大容許續流A | 300 | 20 |
響應時間t(ns) | <100 | <100 |
建議熔斷器選型 | 32A | 32A |
防護等級 | lP20 | IP20 |
最大連接線徑L.N(mm) | 35硬線或35多股線 | 35硬線或35多股線 |
建議連接線徑(mm )(L.N/PE) | 6硬線/10-25硬線 | 16硬線/25硬線 |
顏色(模塊/N-PE) | 灰色/藍色 | 灰色/藍色 |
安裝 | 35mm電氣導軌 | 35mm電氣導軌 |
三相共差模浪涌保護
主要用于電網干擾較嚴重場所，能有效地抑制電網中的尖峰干擾及感應雷電流，它主要針對TT和IN-S配電系統所要求的相線、零線對地及相線對零線的共模、差模進行全方位保護，用B、C級防護。
單相共差模浪涌保護
主要用于電網干擾較嚴重場所，能有效地抑制電網中的尖峰干擾及感應雷電流，它主要針對TT和IN-S配電系統所要求的相線、零線對地及相線對零線的共模、差模進行全方位保護，用SPDC和SPDD級防護。
相關型號：HYS4-PV-1000-4P、HYS4-B-4-385-30、HYS4-B-4-385-40、HYS4-B-4-385-60、HYS4-B-4-385-80、HYS4-B-4-385-100、HYS4-C-4-385-15、HYS4-C-4-385-20、HYS5-C40/4P、HYS5-C65/4P、HYS5-C40/4P、HYS6-40/4P、HYS6-65/4P
