LQU1-B60/4P型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、LQU1-B60/4P維護簡單、安裝方便！十五年防雷經驗，技術可靠, LQU1-B60/4P避雷器,應用范圍廣,  價格合理，產品精良,性能優越!十年如一日,用心塑造安全!

適用范圍

LQU1-B系列電涌保護器適用于交流50/60Hz、230/400V及以下的TT、IT、TN-S、TN-C、TN-C-S等供電系統。其設計依據符合IEC61643-1、GB18802.1、GB50057的規定要求，可釋放100kA雷擊過電流，通常安裝在建筑物進線的低壓主配電柜中。

B級雷電流SPD保護用于雷擊時等電位連接，安裝在LPZOA或LPZ1區交界處，通常安裝在進線低壓主配電柜處。

產品符合GB18802.1、GB18802.12標準。

選型原則

● 模塊式 - 無需停電即可更換保護器單元

● 大電流 - 最高可承受60kA(8/20μs)

● 高速 - 動作反應時間少于25ns

● 狀態顯示 - 窗口顏色表示保護器工作狀態；綠色（正常），紅色（故障）

用途及工作條件

● 失效脫離裝置

SP2的模塊上設有脫離裝置，當保護器因過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，同時給出指示信號。保護器正常時標牌顯示綠色、失效脫離后標牌顯示紅色。

● 遙信觸點

SP2可以制成帶有遙信觸點的產品，如果保護器的一個模塊或者多個模塊失效，觸點將閉合，送出故障信息。

● 保護器的正常工作條件：

a.海拔高度不超過2000m

b.周圍空氣溫度：正常范圍在-5~+40℃之間，擴展范圍在-40~+80℃之間；

c.空氣相對濕度：室內溫度條件下30%- 90%；

d.無顯著搖動或沖擊振動的地方

e.無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）

選型原則

● 持久施加在電涌保護器兩接線端子間的電壓應不大于電涌保護器的最大持續工作電壓Uc 值；

● 電涌保護器的電壓保護水平Up 應小于被保護設備的耐壓沖擊極限；

● 根據不同的接地系統和保護模式選擇相應的規格。

分類

● 按標稱放電電流分：5、15、25、40、60、80、100kA(8/20μs)

● 按最大持續工作電壓分：275V、320V、385V、460V

● 按極數可分為：1P、2P、1P+N、3P、3P+N、4P

● 按輔助功能分：

a. 帶遠程信號輸出( 可實現遠程報警功能)

b. 不帶遠程信號輸出

產品參數：

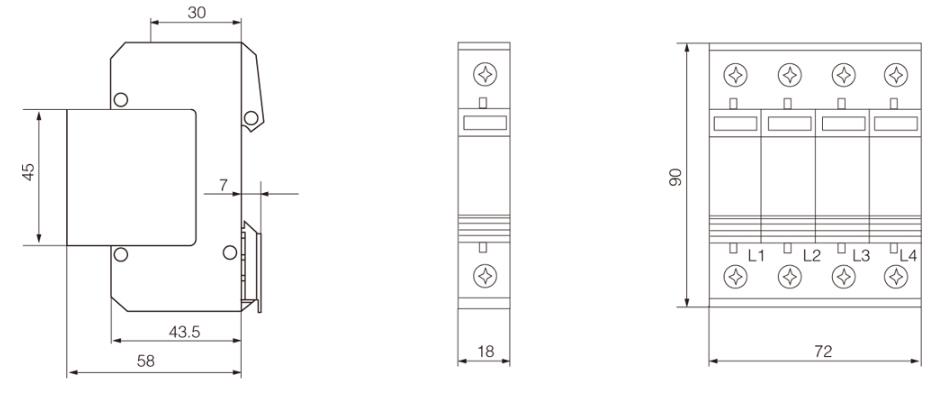

外形及安裝尺寸

安裝須知

各極保護器之間的安裝距離應不大于10m，接至被保護設備前端的保護器與保護設備的距離應盡可能短，不得大于10m。如由于安裝位置的限制，不能保證安裝距離，則各級保護器之間需加裝解耦元件，使得后級保護器可以得到前級保護器的保護。在低壓電源供電系統中，接入電感器可以達到解耦的目的。

相關型號：LQU1-B150/4P、LQU1-B120/4P、LQU1-B100/4P、LQU1-B80/4P、LQU1-B60/4P、LQU1-C40/4P、LQU1-D20/4P
