ZGG40-48(1+1)r 防雷器SPD
閱讀次數：1345 發布時間：2020-09-04
ZGG40-48(1+1)r浪涌保護器具有殘壓低、響應速度快、通流容量大，ZGG40-48(1+1)r產品壽命長、 維護簡單、安裝方便！ZGG40-48(1+1)r浪涌保護器十五年防雷經驗，技術可靠,ZGG40-48(1+1)r避雷器,應用范圍廣, 價格合理.防雷器,產品精良,性能優越!十年如一日,用心塑造安全!
ZGG40-48(1+1)r型電源模塊浪涌保護器
概述
ZGG40-48(1+1)r型電源模塊浪涌保護器由壓敏電阻型電源模塊、氣體放電管型電源模塊和底座組成，分別用于通信電源-48V-0V、0V-PE的第二級保護。模塊具有防反插、防互插功能。該電源模塊浪涌保護器具有過熱保護、失效指示和集中遙信報警干接點，可利用干接點對模塊是否安裝可靠和模塊工作狀態進行遠程監控。
技術指標
| 最大持續運行電壓 Uc | -48 V-0 V:85 V DC |
| 標稱放電電流 In(8/20μs) | 20kA |
| 最大放電電流 Imax(8/20μs) | 40kA |
| 電壓保護水平 Up | -48 V-0 V:700 V；0 V-PE:1000 V |
| 保護模式 | -48 V-0 V、0 V-PE |
| 外殼防護等級（IP代碼） | IP 20 |
| 應用系統 | 正極接地的直流系統 |
| 安裝形式 | 35 mm標準導軌 |

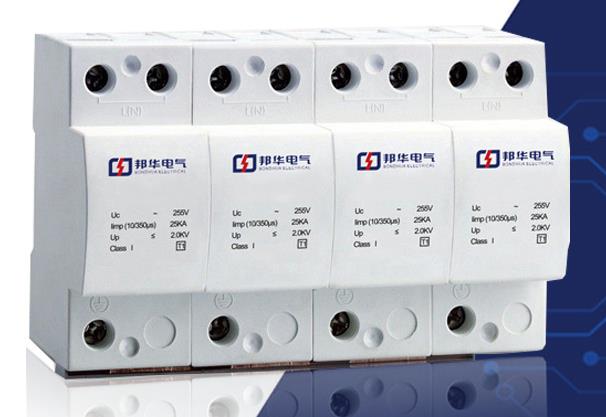

外型結構
執行標準
IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法
GB 18802.1-2011 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法
EN 60950-1:2006 信息技術設備 安全 第1部分：通用要求
YD/T 1235.1-2002 通信局（站）低壓配電系統用電涌保護器技術要求
YD/T 1235.2-2002 通信局（站）低壓配電系統用電涌保護器測試方法
防雷器的一些主要技術參數：額定工作電壓、額定工作電流，特批串并式電源防雷器的載流量。通流能力，防雷器轉移雷電流的能力，以千安（KA）為單位，與波開開式有關。防雷器在功能上可分為可防直擊雷的防雷器和防感應雷的防雷器。可防直擊雷的防雷器通常用于可能被直擊雷擊中的線路保護，如LPZOA區與LPZ1區交界處的保護。用10/35μs電流波形測試與表示其通流能力。防感應雷的防雷器通常用于不可能被直擊雷擊中的線路保護，如LPZOB區與LPX1區、LPZ1區交界處的保護。用8/20μs電流波形測試與表示其通流能力響應時間，防雷器對瞬態現象起控制作用所需的時間，與波形性質有關。殘壓，防雷器對瞬態現象的電壓限制能力，與雷電流幅值及波形性質有關。
