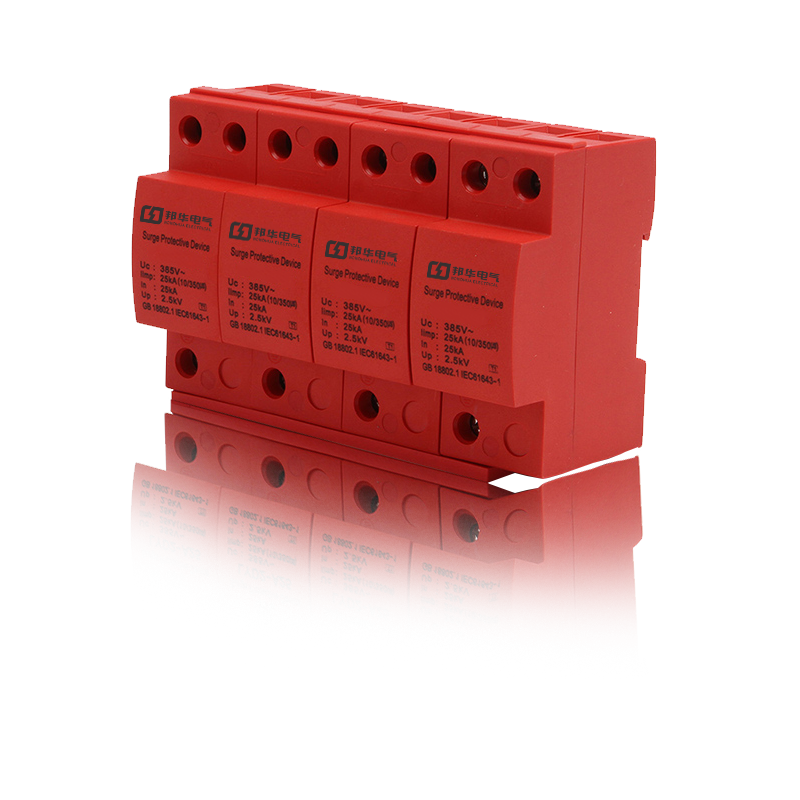

MSP120-385D/4P浪涌保護器具有殘壓低、響應速度快、MSP120-385D/4P浪涌保護器通流容量大，MSP120-385D/4P浪涌保護器產品壽命長、維護簡單、安裝方便！

產品選型/參數

相關產品型號：MSP120-385D/4P、MSP100-385D/4P、MSP80-385D/4P、MSP65-385D/4P、MSP40-385/4P、MSP20-385/4P

電涌保護器一般指浪涌保護器。浪涌保護器也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。

浪涌保護器適用于交流50/60HZ，額定電壓220V/380V的供電系統中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業4102領域電涌保護的要求。

選擇電源系統SPD的幾個關鍵參數

（1）SPD試驗類別的選擇

SPD的試驗類別共計3類，即IIIIII類。一般總配電柜使用I類或II類；分配電箱可用II和III類；后端也可用II和III類；規范中如下描述：

1）進入建筑物的交流供電線路，在線路的總配電箱等LPZ0A或LPZ0B與LPZ1區交界處，應設置Ⅰ類試驗的浪涌保護器或Ⅱ類試驗的浪涌保護器作為第一級保護；

2）在配電線路分配電箱、電子設備機房配電箱等后續防護區交界處，可設置Ⅱ類或Ⅲ類試驗的浪涌保護器作為后級保護；

3）特殊重要的電子信息設備電源端口可安裝Ⅱ類或Ⅲ類試驗的浪涌保護器作為精細保護使用直流電源的信息設備，視其工作電壓要求，宜安裝適配的直流電源線路浪涌保護器。

（2）SPD中I級分類試驗、II級分類試驗、III級分類試驗的區別

I類：由標稱放電電流In測試：由1.2/50μs沖擊電壓測試和10/350μs沖擊電流測來試（電流波形測試）組源成。通常對開關型防雷器進2113行測試。

II類：由標稱放電電流In測試：由1.2/50μs沖擊電壓測試和8/20μs沖擊電流測試（電流波形測5261試）組成。通常對限壓型防雷器進行測試。

III類：混合波測試：采用組合法Uoc（開4102路電壓）進行測試。通常用于III類測試的負載動作測試。1.2/50μs（電1653壓波形測試）和8/20μs（電流波形測試）

（3）最大持續工作電壓的選擇

最大持續工作電壓Uc是可以持續施加在SPD上的最大電壓有效值（或直流電壓）。這個數值是SPD的一個門限值，即當工作電壓超過這個數值，SPD開通、漏電流指數級增大。

Uc的選擇和系統接地形式、系統電壓、電能質量有關。Uc值至少要大于正常工作時的電壓，例如在TN系統中380/220V，電壓正偏差不大于7%，但我國實際電壓正偏差往往超過此值，按照10%考慮，在加上老化因素，按照5%，Uc≥1.15Uo。

在供電系統電壓偏差超過 10% 以及因諧波作用使正常運行電壓幅值升高的場所，還應根據具體情況適當提高上述 SPD 規定的 Uc值；但同時應兼顧過電壓保護水平（Up）與被保護設備的配合。具體可參考下圖，其中Uo為相電壓、U為線電壓。

（4）沖擊電流和最大放電電流的選擇

沖擊電流 Iimp一般用于SPD的I級分類動作負載試驗參數，其波形通常為10/350s；

最大放電電流 Imax用于SPD的II級分類試驗。具體選擇與暴露位置有關，可參考下表內容。

5）電壓保護水平的選擇

電壓保護水平 Up是SPD 限制接線端子間電壓的性能參數，對電壓開關型SPD 為規定陡度下的最大放電電壓，對電壓限制型 SPD 則為規定電流波形下的最大殘壓。

SPD 的電壓保護水平 Up加上其兩端引線的感應電壓之和應小于所在系統和設備的絕緣沖擊耐受電壓額定值 Uw（Uw值詳見下圖） ，并不宜大于被保護設備耐壓水平的 80% 。
