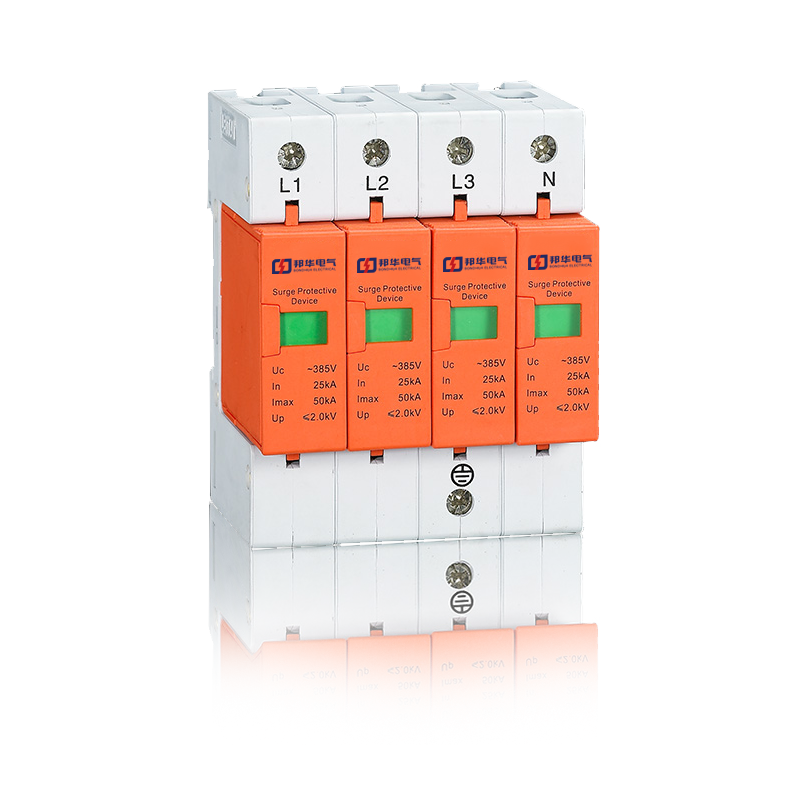

DK-20 4P、DK-20 3+1 浪涌SPD避雷器
閱讀次數:1162 發布時間:2020-09-02
DK-20/4P具有殘壓低、響應速度快、DK-20/4P通流容量大(沖擊電流...為25kA/線),DK-20/4P產品壽命長、維護簡單、DK-20/4P安裝方便

模塊式電源SPD
DK-20系列 產品介紹
●產品設計標準 本產品按照IEC相關標準設計,產品性能符合GB 18802. 1-2011《低壓電涌保護器(SPD)第1部分: 低壓配電系統的電涌保護器性能要求和試驗方法》國家標準的要求。
●產品結構:本產品采用獨立模塊化設計,密封性好,適用于35mm導軌式安裝。每組線路的防雷模塊采用溫控斷路技術,有過流保護功能。防雷模塊劣化時自動脫扣,能徹底避免火險。防雷模塊內設遠程告警接口,便于遠程監控。
●產品特點:本產品具有殘壓低、響應速度快、通流容量大(沖擊電流...為25kA/線),產品壽命長、維護簡單、安裝方便等特點。
●適用范圍:一般安裝在建筑物低壓總配電柜/箱,可保護安裝在建筑物LPZ1與LPZ2邊界處配電系統中的各種電源進線端的,耐受沖擊電壓類別為II類的電源設。
產品參數:
電涌 | SPD類型 | 一端口 |
防雷保護等級 | 腹 | |
適用的供電系統類型 | T、TN、IT | |
額定電壓U | 22N/330 AC | |
最大持續運行電壓U | 385VAC | |
額定工作頻率 | 50H/6.H | |
標稱放電電流I.(8/20 u s) | 10kA | |
最大放電電流l(8/20 u s) | 25kA | |
電壓保護水平U | 1.5 | |
響應時間LN-PE) | <2as | |
外觀 | 外殼防護材質 | PC |
外殼阻燃等級 | u94V一o | |
外殼防護等級 | IP20 | |
外殼顏色 | 灰白 | |
工作狀態指示 | 指示窗指示 | |
安裝方式 | 3Gm標準導軌 | |
接線X口數量 | 5PIN(4P)或3PIN(2P) | |
接口類型 | 壓線框接線柱 | |
螺栓規格 | M | |
LO0端連接導線(BVR)截面 | &~~35rm | |
端連接導線(BVR)截面 | 10mi~3mi |
產品型號表:
型號 | 保護模式 | 產品尺寸 |
DK-20 2p | L/N-PE | 36×90×68 |
DK-20 1+1 | L-N-PE | 36×90×68 |
DK-20 4P | L/N-PE | 72×90×68 |
DK-20 3+1 | L-N-PE | 72×90×68 |
