1.產品簡介

1.1概述

隨著現代化信息事業的日益發展、全球氣候變暖等重要因素的影響，各地的雷暴日呈現逐步上升的趨勢，雷電災害給全社會的災害也越來越大。雷電災害被聯合國列為最嚴重的十大自然災害之一，全世界每年因雷電災害造成的人員傷亡、財產損失不計其數。

隨著電力系統自動化技術的發展，各種配電裝置及監控設備自動化程度越來越高，相關設備對防雷要求的日益嚴格，安裝浪涌保護器抑制線路上的浪涌和瞬時過電壓、泄放線路上的過電流成為現代防雷技術的重要環節之一。

電子工業是現代信息社會的支柱產業，電子計算機的應用遍及社會各領域，電子元器件的集成度不斷提高，工作電壓不斷降低，而這些特點使它最怕雷電脈沖或二次感應雷電脈沖的侵害，雷擊往往會造成大范圍的設備損壞。隨著電子、微電子集成化設備的大量應用，雷電過電壓和雷擊電磁脈沖所造成的系統和設備的損壞越來越多。因此，盡快解決建筑物和電子信息系統雷電災害防護問題顯得十分重要。

在這一領域傳統的避雷針已起不到足夠的保護作用。SPD(浪涌保護器)作為雷電防護技術的重要組成部分，尤其在電源浪涌抑制方面有著不可或缺的作用，其作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或?qū)?qiáng)大的雷電流泄流入地，保護被保護的設備或系統不受沖擊。

1.2使用意義

這些SPD在線長時間運行，在雷電沖擊和自然老化的作用下，其性能將逐漸下降甚至失效。如不能及時預防或排除失效的SPD，將對配電系統帶來嚴重影響。因此，對于SPD運行狀態及其安裝環境的雷電沖擊情況和壽命評估也是一項極其重要的工作，當前SPD安裝地點分散，難于統一監測其運行及壽命。為了避免或減輕雷電災害損失，加強雷電的監測及其防護成為了首要的任務。

在智能化建筑概念不斷推廣的背景下，希望SPD能納入電氣監測系統，作為電氣安全的一部分，但隨著SPD安裝數量的增加，無法安排人工實時監控每一個SPD。這就要求這套系統能監自動測每個SPD遭受雷擊浪涌的時間、沖擊電流大小及SPD的剩余壽命，并最終匯總傳輸?shù)饺藱C(jī)交互終端，方便儲存、查詢數據。通過人機交互界面，可清楚查詢各SPD狀態，及其承受過的浪涌雷擊情況，自動評估剩余壽命，為SPD的良好運行提供可靠數據，保證建筑物的配電系統及電子信息系統安全運行。智能SPD壽命監測系統，通過現代組網及通信技術，實現了SPD的壽命評估和智能管理化，SPD智能化是未來的電涌保護器發展方向，與建筑物的其他智能系統相連，最終實現更好的保護及維護效果。

1.3應用場合

? 新型智能建筑（五星級酒店、醫院、銀行、高檔辦公樓等）

? 高速公路、大型交通樞紐、航站樓等

? 帶中央監控的工廠或站場

1.4技術原理

對于SPD的壽命指示方面，國內外常見的有兩種方式：

? 機械脫扣裝置，當SPD雷擊損壞或自然老化損壞時，其MOV本體發熱，使得連接部分低溫焊錫融化，然后通過一套機械彈力脫扣裝置，使得SPD脫離配電系統，同時提供失效標示或通過遙信接點通知遠程系統告警，避免故障擴大。

? 溫度保險絲脫扣裝置，其原理也是通過MOV本體發熱，使得溫度保險絲動作，使SPD脫離配電系統。

這些監測方法都需要投入專人，而且受時間和地域限制。同時無論以上哪種方式都是在MOV失效損壞后才能提供警示，并不能提前預測評估SPD的使用壽命。所以一套能實時監測和預測SPD壽命的雷擊浪涌監測系統將可以有效解決這些問題，通過雷擊浪涌的沖擊電流并結合其安裝監測位置，可以有效判斷雷電流的入侵方式和能量大小，為進一步加強浪涌保護功能提供直接數據，不斷完善整體防雷效果。

原理實現如下：

? 數據采集：采用Rogowski線圈并配合高速AD轉換采集雷電幅值，其響應速度快、不會飽和、幾乎沒有相位誤差。

? 壽命評估：基于MCU（微控單元），評估SPD剩余壽命；

n 根據MOV的經驗壽命曲線；

n 根據MOV運行衰減系數，結合運行時間；

? 人機交互：基于485總線，傳輸數據到上位機，結合軟件，統一監控顯示數據。

n 記錄雷擊浪涌時間，沖擊電流大小和SPD剩余壽命

n 具有壽命實時顯示功能

n 模塊壽命終結報警功能

SPD壽命檢測系統集雷電浪涌監測、壽命預測、遠程監控、故障報警和事件記錄等功能于一體的圖形化管理監測系統，利用全新微處理器結合通信協議，收集并匯總整個系統中運行的SPD狀況，通過遠程監控系統，使SPD的管理和維護具有更高的實時性和便捷性。

SPD泄放電流幅值記錄（可查閱SPD泄放雷電流的時間和幅值大小）

SPD壽命評估報警（自動評估SPD壽命，以百分比顯示）

可設置SPD壽命報警下限（百分比）

系統報警功能，發現異常立即報警顯示

SPD失效報警

現場數據實時采集發送

圖表化管理，可生成統計報表

中心平臺支持web訪問

實時顯示終端采集情況

1.6產品特點

該產品具有以下特點：

? 可靠性高：采用超寬輸入電壓電源供電，內部工業級芯片，采用專業脈沖電流捕捉線圈，降低損耗并被配備高速AD轉換芯片。傳輸通信全隔離電路，確保模塊安全運行。

? 實時報警：采用在線監測，實時報警設計。當節點遭受浪涌沖擊時，主動記錄事件時間、節點地址和電流幅值等信息并馬上評估SPD剩余壽命指標，傳輸?shù)奖O(jiān)控中心顯示或報警。

? 功能齊全：系統可監測SPD的運行狀態，帶LED面板壽命顯示，可以統計雷擊次數和還原電流波形幅值，可單獨設置壽命報警下限，使用戶及時發現損壞節點，并通過中心監控軟件生成各類記錄報表，給SPD管理提供數據支持。

? 集中管理：每個監測節點上的SPD狀態、剩余壽命等都可以在監控中心上顯示并實時監測。免去每年的巡檢工作，節省大量的人力物力。

1.7系統組成

智能SPD壽命監測系統組成包括：

SPD終端采集設備、組網通訊設備、監控中心設備和SPD壽命智能監控管理軟件等。

1、 終端采集設備與SPD串聯安裝，使其泄放電流通過采集設備的感應線圈。設備帶有光耦遙信接口，用于連接SPD的失效狀態輸出。帶有通信接口用于組網傳輸，面板上以集成LED顯示器件，可直接觀察所連接SPD的評估剩余壽命。

2、 組網通信，終端采集設備帶有RS485總線接口，在節點不多的情況下可直接通過星形結構組網。如節點較多。結構較復雜，可通過RS485總線集線器合理布局連接，最終通過RS232轉接器把RS485信號轉換成電腦適配信號，接入終端電腦。

3、 監控管理中心設備，通過相應的監測軟件對整個系統進行全面圖形化的智能監測。可根據現場的終端配置情況，詳細設置監控軟件，使其對應安裝位置，在SPD出現失效或其他狀況時，可方便定位查詢。

2.產品指標

CTR-ILMS壽命監測模塊主要指標如下表所示。

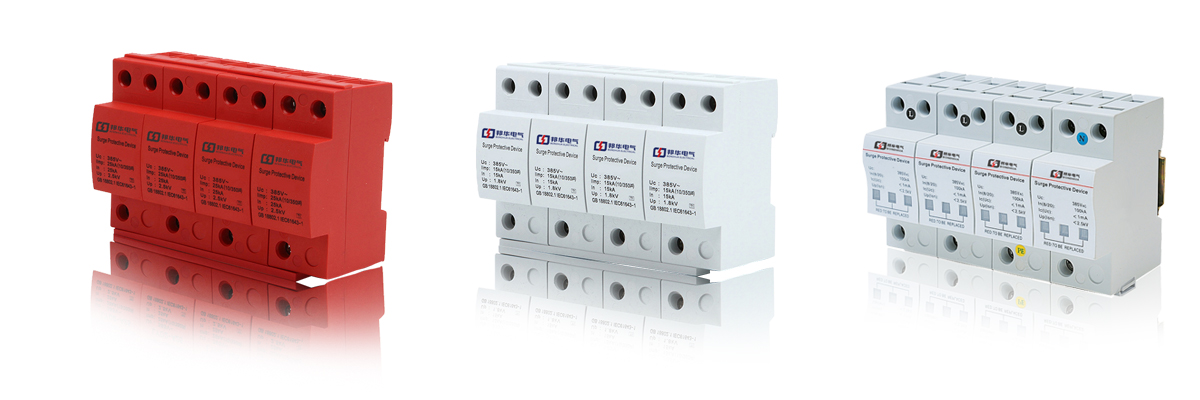

全系列產品：CTR-80N/4P、CTR-100N/4P、CTR-80N/3P+N、CTR-100N/3P+N、CTR-F25、CTR-15N/4P、CTR-25N/4P、CTR-45N/4P、CTR-45NT/4P、CTR-15N/3P+N、CTR-25N/3P+N、CTR-45N/3P+N、CTR-45N(T)/3P+N、CTR-45N-690/4P、CTR-80N-690/4P、CTR-100N-690/4P、CTR-4SN-690/3P+N、CTR-80N-690/3P+N、CTR-100N-690/3P+N
