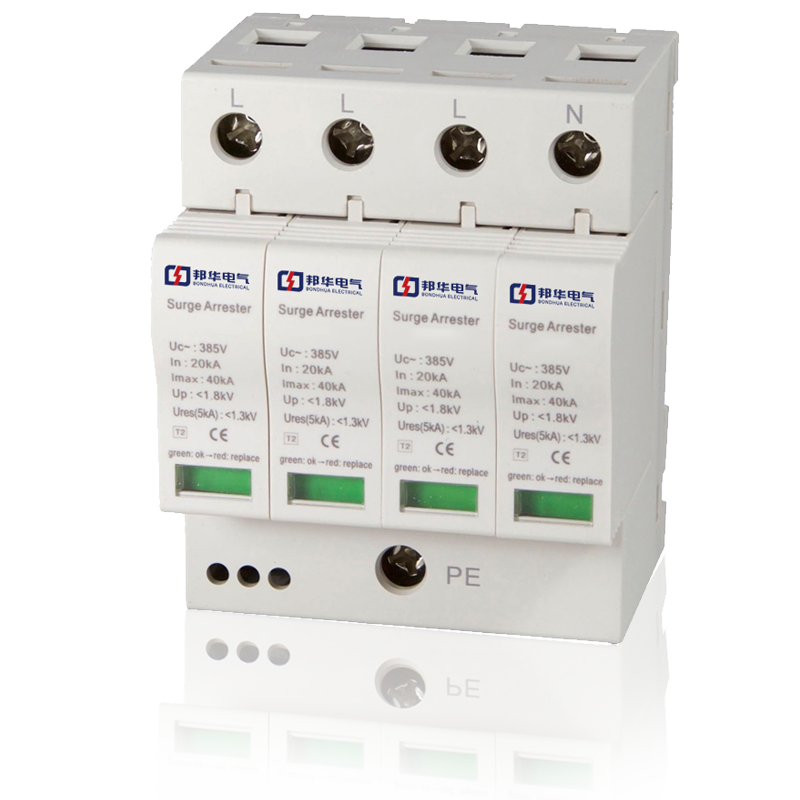

GPU1-C80 過電壓保護器 GPU1-C80/385/4P
閱讀次數：1795 發布時間：2020-08-31
本公司專業生產及銷售GPU1-C系列電涌保護器，GPU1-C80/385系列浪涌保護器具有泄放能力強，防雷敏捷等特點，GPU1-C80/385/4P浪涌保護器軍工品質，歡迎您來電詢價！
產品簡介
GPU1-C80/385/4P浪涌保護器適用于交流50Hz(60Hz),額定工作電壓為220V/380V的配電系統中,可廣泛應用于建筑物和工廠供電系統的電源保護,主要安裝在電氣系統的各級配電柜中,對直擊雷、感應雷和操作過電壓等能抑制其瞬態過電壓幅值,泄放電涌能量,從而保護系統電路和用電設備。
產品命名方式
產品原理圖
GPU1-C80/385/4P浪涌保護器產品特點：
◇限壓型電涌保護器
◇多等級組合方式應用各種類供電系統
◇更換方便-無需停電可更換保護模塊
◇故障顯示-各模塊均帶顯示告警功能
◇遠程監控一-帶有遠程告警裝置,方便遠程監控(可選)
◇防誤插功能一底座和模塊均帶有限位裝置
◇保護模式-各模塊均帶有熱脫扣裝置
◇自鎖卡扣-防止模塊在震動環境下的松動，應用在充電樁、風電等設備中。
產品參數：
產品型號 | GPU1-C20 | GPU1-C40 | GPU1-C60 | GPU1-C80 | GPU1-C100 | |
最大持續工作電壓Uc（V） | 385/460 | 385/460 | 385/460 | 385/460 | 385/460 | |
標稱放電電流In（8/20）kA 最大放電電流Imax（8/20）kA | 10 20 | 20 40 | 30 60 | 40 80 | 60 100 | |
電壓保護水平 Up（kV） | L/N-PE | 1.2 | 1.6/1.8 | 2.0/2.2 | 2.2/2.5 | 2.5/3.0 |
N-PE | 1.0 | 1.2/1.2 | 1.5/1.5 | 2.0/2.0 | 2.5/2.5 | |
后備保護器（SCB） | GP-BP/20 | GP-BP/40 | GP-BP/60 | GP-BP/80 | GP-BP/100 | |
防護等級 溫度范圍 | IP20 -40℃ - +85℃ | |||||
阻燃等級 | V0 | |||||
接線能力 | 6～25mm2 | |||||
相對濕度 組合方式 | ≤95％ 1P/2P/3P/4P | |||||
1P+N/3P+N | ||||||
遠程遙信接點* | 可選 | |||||
遙信觸點性能 | 開關切換觸點 | |||||
遙信端子導線截面 | 1.5mm2 | |||||
產品尺寸
產品接線圖：
產品安裝示意圖
相關產品型號：GPU1-C20/385/4P、GPU1-C40/385/4P、GPU1-C60/385/4P、GPU1-C80/385/4P、GPU1-C100/385/4P
