性能特點

○ 采用大屏幕高清液晶顯示或超亮數碼管顯示，顯示內容更加豐富，操作更加清晰、簡便

○ 監控器具有聲光報警功能

○ 提供最多16路漏電和4路溫度保護功能

○ 監控器可以存儲漏電和溫度的報警記錄

○ 支持自檢、消音和復位等功能

○ 提供一路24V消防聯動輸入，可以與火災自動報警系統相聯，實現遠程切斷事故發生點的負載電源

○ 采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行狀況，及時發出報警信息。該通信系統可靠性高，擴展性好，可以與各種標準的電力監控軟件相聯

○ 老項目改造可選配開口式剩余電流互感器

○ 適用于0.4KV電壓等級TN-C-S、TN-S及局部TT系統

技術指標

■ 剩余電流監測

○ 通道數：1～16路

○ 剩余電流輸入范圍：0～1000mA

○ 剩余電流報警范圍：20～1000mA,調節步長1mA

○ 報警延時時間：0～999.9S,間隔0.1S

○ 過載：持續10倍，瞬間40倍/秒

 ■ 溫度監測

○ 通道數：0～4路

○ 測量范圍：0～150℃

○ 報警范圍：45～140℃,調節步長1℃

○ 報警延時時間：0～999.9S,間隔0.1S

 ■ 輔助電源

○ 寬壓型：AC/DC 80～270V

○ 功耗：＜4VA

 ■ 功能模塊

○ 通訊接口：CAN總線通訊，Modbus-RTU協議

○ 開關量輸入：1路開關量輸入為無源輸入，另1路開關量輸入為24V輸入

○ 開關量輸出：2路繼電器輸出，容量：AC220V/5A，DC30V/5A

■ 安全

○ 絕緣強度：2kV

○ 絕緣電阻：≥100MΩ

○ 平均無故障時間：≥50000h

   (MTBF)

■ 環境

○ 工作溫度：-10℃～+55℃

○ 存儲溫度：-25℃～+70℃

○ 相對濕度：≤93%，無腐蝕性氣體場所

 ■ 電磁兼容

○ 電快速瞬變脈沖群：3級

○ 靜電放電：3級

○ 浪涌(沖擊)：3級

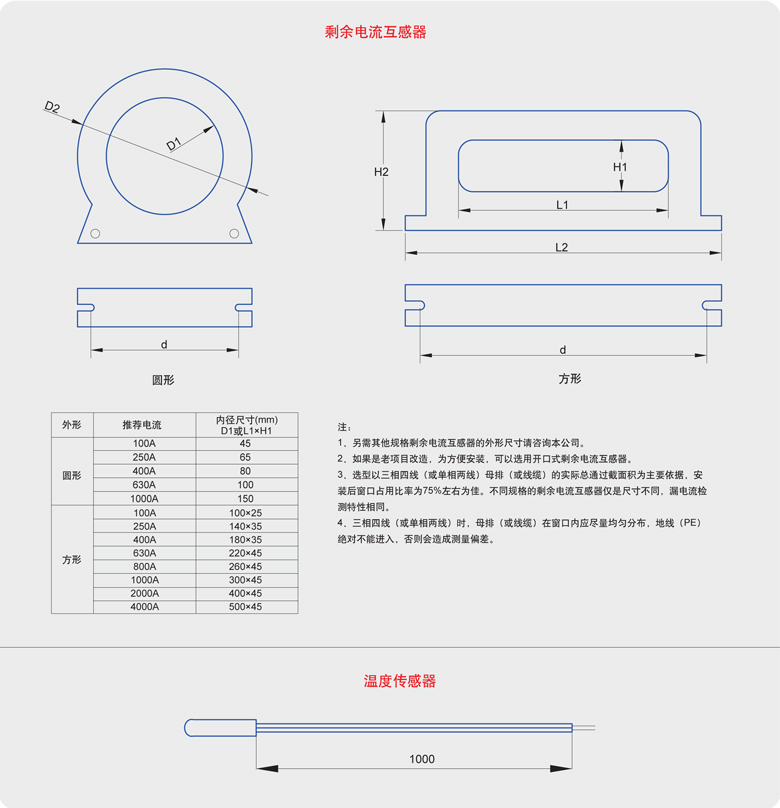

互感器尺寸：
