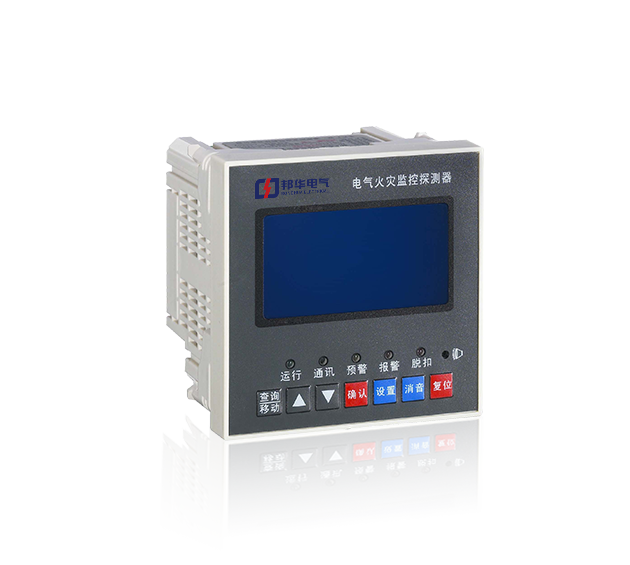

多回路電氣火災監控探測器

產品簡介:

      多回路電氣火災監控探測器(以下簡稱探測器)主要應用于低壓配電系統(0. 4kV以下)的剩余電流監測和報警功能，具備1路S-BUS通信總線，數據信息傳輸到安裝在消防控制室的電氣火災監控設備主機。

      探測器由剩余電流傳感器和信號處理單元主體組成，當被保護線路中的剩余電流互感器檢測到的剩余電流值超過探測器報警設定值時，信號處理單元主體確認后發出聲光報警信號，探測器能實時顯示剩余電流值、當前報警狀態和故障狀態。

產品符合國家標準《GB14287.2--2014電氣火災監控系統第2部分:剩余電流式電氣火災監控探測器》。

功能特點:

?最多支持 8路剩余電流互感器;

?標準配置S-BUS總線接口，傳輸距離遠，抗干擾能力強，無極性;

?與電氣火災監控設備之間采用S -BUS總線通信;

?LCD 液晶顯示界面，更多的實時信息顯示;

?LED指示燈狀態指示，支持LED閃爍報警;

?外型精美，體積小巧，面板式安裝，安裝方便;

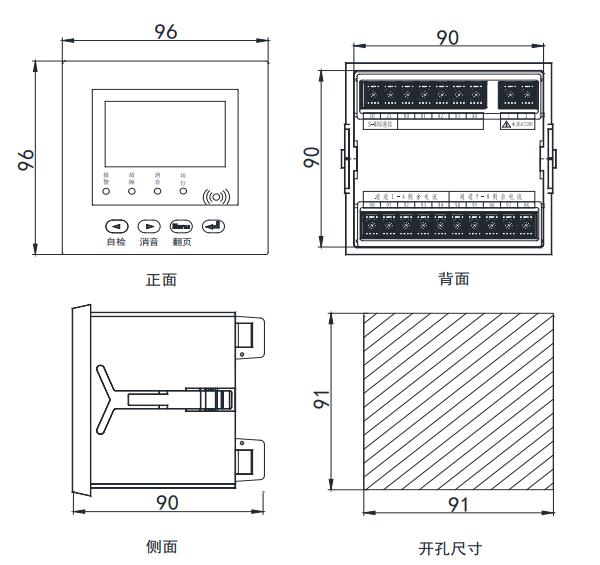

產品尺寸：

注意事項:

安裝注意事項:

1)探測器應由具備相關安裝資質的專業人士安裝;

2)安裝前檢查外殼是否完好無損，標簽標示是否齊全;

3)安裝過程及操作必須符合國家標準相關要求;

4)探測器采用面板開孔式安裝固定;

5)探測器安裝前應確保關閉系統S -BUS總線電源;

布線要求

現場布線應依據GB501 16《火災自動報警系統設計規范》、GB50057 《建筑物防雷設計規范》、GB/T50311 《建筑與建筑群綜合布線系統I程設計規范》等國家強制標準的最新版要求，針對通信、化工石油等I程時除依據上述規范外還必須執行相應的國家或行業規范標準要求。

1)連接端子配線:

   所有引入引出線均用壓線帽壓線處理， 并增加清晰的標簽，注明線纜編號，進行配套標示;

2)布線及連接應整齊,線纜不宜交叉，并應固定牢靠;

3)接線端子，每個端子接C ]接線不得超過2根;

4) S-BUS總線宜使用NH RVSP 2x1. 5平方毫米(耐火屏蔽雙絞銅芯軟電線_二芯1. 5平方毫米);
