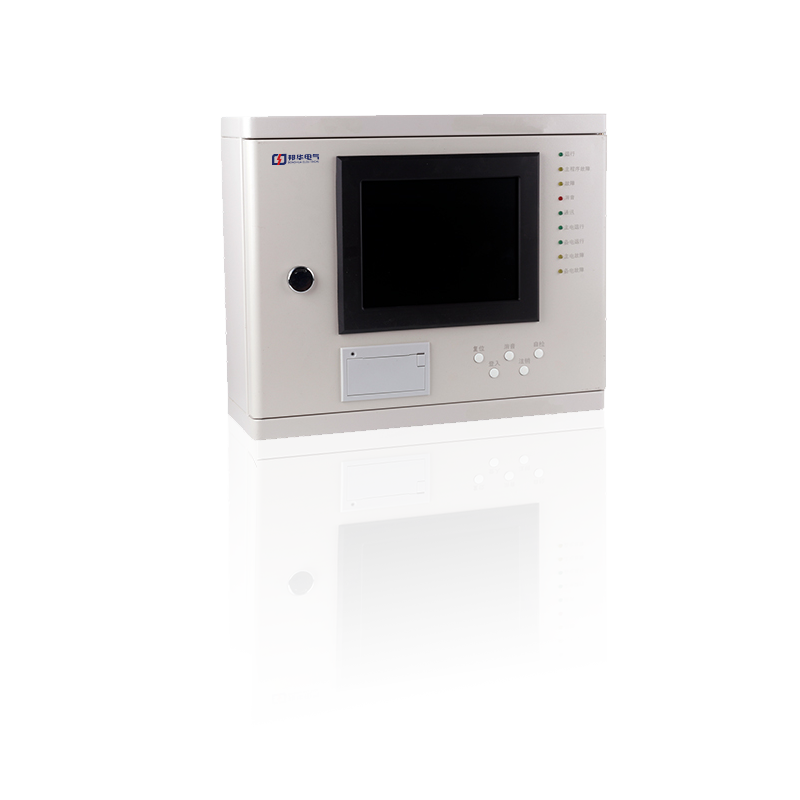

產品特點

1.采用自主知識產權的TC-BUS通信協議，實現無極性二總線通信，無需獨立24V電源。

2.報警信息快速上傳，時間小于1s。

3.具有剩余電流及溫度報警功能，報警閾值可設定。

4.大屏幕彩色液晶顯示器，信息以漢字方式直觀顯示在屏幕上。

5.內嵌微型打印機，可實時打印系統的報警信息、狀態信息及記錄信息。

6.配置有一路故障輸出、一路報警輸出、一路無源輸入。

7.具有局域聯網功能，實現對報警、故障等信息的組網傳輸和操作。

8.具有信息傳輸功能，可將信息上報給圖形顯示裝置。

9.備電采用智能電源管理，具有備電充放電管理、完善的保護功能。

10.支持TTS語音播報功能，以中文語音播報各類信息。

技術特性

安裝方法

監控器采用壁掛式安裝方式，安裝前開蓋接線方式同TS-FHM-200防火門監控器，接線完成后使用3個M6的膨脹螺栓固定在牢固的墻壁上

布線要求

1.布線要符合GB 50166-2007的要求。

2.不同電壓等級、不同類別的線路，不要布在同一穿線管內或線槽中。

3.交流220V電源線（ 、N、L）宜選用阻燃耐壓750V以上的三芯絕緣線。

4.故障信號線（GZ+、GZ-）、報警信號線（BJ-、BJ+）宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，最長距離不應超過500m。

5.TC-BUS-PDC總線（B1、B2）為無極性二總線，宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，最長距離不應超過1200m。

6.TC-BUS-MPI總線（MPI+、MPI-）宜選用RVS-2×1.5mm2雙絞線（注意極性），最長距離不應超過2000m。

注意事項

1.安裝及施工應按照GB50166-2007《火災自動報警系統施工及驗收規范》執行。

2.內含高壓，維護時請注意安全。
